ZHCSSQ7A August 2023 – December 2024 TMUX7612
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
-
5 規格
- 5.1 絕對最大額定值
- 5.2 ESD 等級
- 5.3 熱性能信息
- 5.4 流經開關的源極或漏極電流
- 5.5 建議運行條件
- 5.6 電氣特性（全局）
- 5.7 電氣特性（±15V 雙電源）
- 5.8 開關特性（±15V 雙電源）
- 5.9 電氣特性（±20V 雙電源）
- 5.10 開關特性（±20V 雙電源）
- 5.11 電氣特性（+37.5V/-12.5V 雙電源）
- 5.12 開關特性（+37.5V/-12.5V 雙電源）
- 5.13 電氣特性（12V 單電源）
- 5.14 開關特性（12V 單電源）
- 5.15 典型特性
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- RUM|16
訂購信息

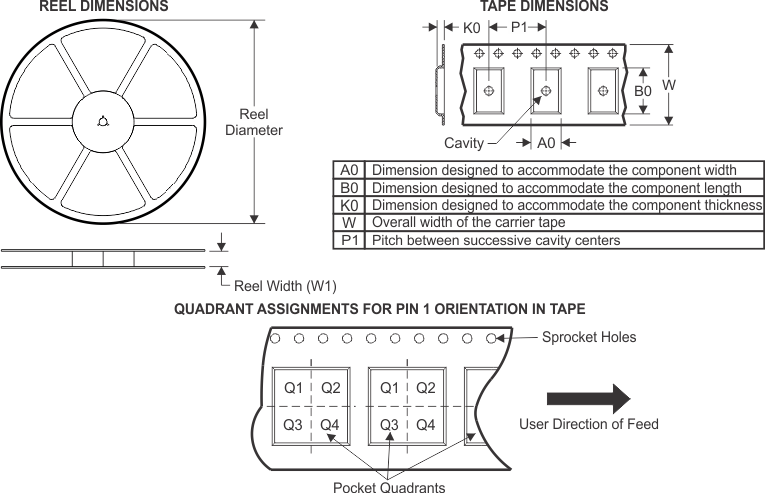

11.1 卷帶包裝信息
| 器件 | 封裝類型 | 封裝圖 | 引腳 | SPQ | 卷盤直徑 (mm) | 卷盤寬度 W1 (mm) | A0 (mm) | B0 (mm) | K0 (mm) | P1 (mm) | W (mm) | Pin1 象限 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PTMUX7612PWR | TSSOP | PW | 16 | 3000 | 330 | 12.4 | 6.90 | 5.60 | 1.60 | 8 | 12 | Q1 |
| PTMUX7612RUMR | WQFN | RUM | 16 | 3000 | 330 | 12.4 | 4.25 | 4.25 | 1.15 | 8 | 12 | Q2 |

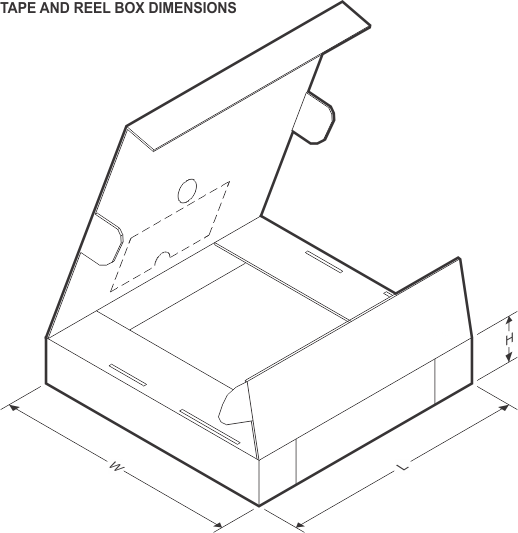

| 器件 | 封裝類型 | 封裝圖 | 引腳 | SPQ | 長度 (mm) | 寬度 (mm) | 高度 (mm) |
|---|---|---|---|---|---|---|---|
| PTMUX7612PWR | TSSOP | PW | 16 | 3000 | 367 | 367 | 35 |
| PTMUX7612RUMR | WQFN | RUM | 16 | 3000 | 360 | 360 | 36 |
