ZHCSLO8E November 2020 – July 2024 TMUX6208 , TMUX6209
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Device Comparison Table
- 5 Pin Configuration and Functions
-
6 Specifications
- 6.1 Absolute Maximum Ratings
- 6.2 ESD Ratings
- 6.3 Thermal Information
- 6.4 Recommended Operating Conditions
- 6.5 Source or Drain Continuous Current
- 6.6 ±15 V Dual Supply: Electrical Characteristics?
- 6.7 ±15 V Dual Supply: Switching Characteristics?
- 6.8 36 V Single Supply: Electrical Characteristics?
- 6.9 36 V Single Supply: Switching Characteristics?
- 6.10 12 V Single Supply: Electrical Characteristics?
- 6.11 12 V Single Supply: Switching Characteristics?
- 6.12 ±5 V Dual Supply: Electrical Characteristics?
- 6.13 ±5 V Dual Supply: Switching Characteristics?
- 6.14 Typical Characteristics
-
7 Parameter Measurement Information
- 7.1 On-Resistance
- 7.2 Off-Leakage Current
- 7.3 On-Leakage Current
- 7.4 Transition Time
- 7.5 tON(EN) and tOFF(EN)
- 7.6 Break-Before-Make
- 7.7 tON (VDD) Time
- 7.8 Propagation Delay
- 7.9 Charge Injection
- 7.10 Off Isolation
- 7.11 Crosstalk
- 7.12 Bandwidth
- 7.13 THD + Noise
- 7.14 Power Supply Rejection Ratio (PSRR)
- 8 Detailed Description
- 9 Application and Implementation
- 10Device and Documentation Support
- 11Revision History
- 12Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- RUM|16
訂購信息
3 說明
TMUX6208 是一款 8:1 單通道精密多路復用器；TMUX6209 是一款 4:1 雙通道多路復用器，具有低導通電阻和電荷注入。該器件支持單電源（4.5V 至 36V）、雙電源（±4.5V 至 18V）或非對稱電源（例如，VDD = 12V，VSS = –5V）。TMUX620x 可在源極 (Sx) 和漏極 (D) 引腳上支持從 VSS 到 VDD 范圍的雙向模擬和數字信號。
所有邏輯控制輸入均支持 1.8V 至 VDD 的邏輯高電平，因此，當器件在有效電源電壓范圍內運行時，可確保 TTL 和 CMOS 邏輯兼容性。Fail-Safe Logic 電路允許在電源引腳之前的控制引腳上施加電壓，從而保護器件免受潛在的損害。
TMUX620x 是精密開關和多路復用器系列器件。這些器件具有非常低的導通和關斷漏電流以及低電荷注入，因此可用于高精度測量應用。
表 3-1 器件信息
| 器件型號 | 配置 | 封裝 (1) |
|---|---|---|
| TMUX6208 | 單通道 8:1 多路復用器 | TSSOP (16) (PW) WQFN (16) (RUM) |
| TMUX6209 | 雙通道 4:1 多路復用器 |
(1) 如需了解所有可用封裝，請參閱數據表末尾的封裝選項附錄。

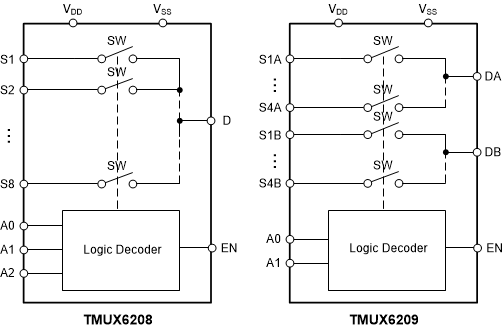

TMUX6208 和 TMUX6209 方框圖
