8.1.10 THD + 噪聲
信號的總諧波失真 (THD) 是對諧波失真的度量，定義為多路復用器輸出端所有諧波分量的功率之和與基頻功率之比。TMUX6111, TMUX6112, and TMUX6113 的導通電阻隨輸入信號振幅的變化而變化，當漏極引腳連接到低阻抗負載時，會導致失真?？傊C波失真加上噪聲表示為 THD+N。圖 8-10 展示了用于測量 TMUX6111, TMUX6112, and TMUX6113 THD+N 的設置。

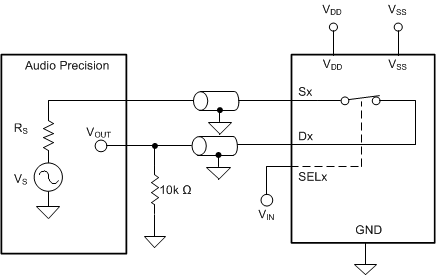

圖 8-10 THD+N 測量設置
