7.6 tON(EN) 和 tOFF(EN)
開通時間定義為使能上升到超過 50% 閾值后器件輸出上升至 10% 所需的時間。使用 10% 測量來提供器件的時序，然后系統級時序可以考慮從負載電阻和負載電容添加的時間常數。圖 7-6 顯示了用于測量轉換時間（用符號 tON(EN) 表示）的設置。
關斷時間定義為使能下降到超過 50% 閾值后器件輸出下降至 90% 所需的時間。使用 90% 測量來提供器件的時序，然后系統級時序可以考慮從負載電阻和負載電容添加的時間常數。圖 7-6 顯示了用于測量轉換時間（用符號 tOFF(EN) 表示）的設置。

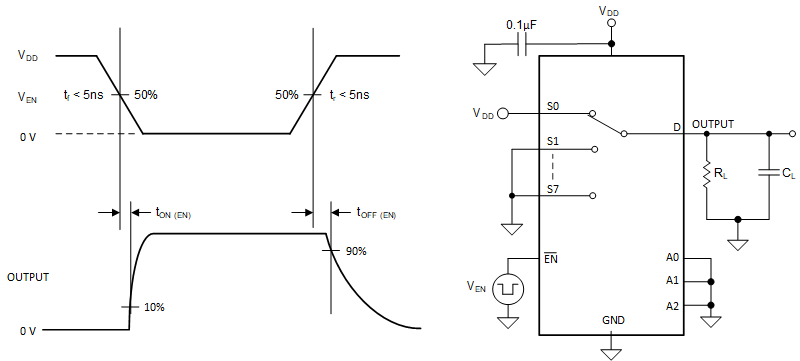

圖 7-6 開通和關斷時間測量設置
