1 特性

• 具有符合 AEC-Q100 標準的以下結果：
  • 溫度 1 級：-40°C 至 +125°C 的工作環境溫度范圍
  • 人體放電模式 (HBM) 靜電放電 (ESD) 分類等級 2
  • 組件充電模式 (CDM) ESD 分類等級 C6
• TMP175-Q1 精度：
  • –40°C 至 125°C 范圍內為 ±1°C（典型值）
  • –40°C 至 +125°C 范圍內為 ±2°C（最大值）
• TMP75-Q1 精度：
  • –40°C 至 125°C 范圍內為 ±1°C（典型值）
  • –40°C 至 +125°C 范圍內為 ±3°C（最大值）
• TMP175-Q1：27 個地址
• TMP75-Q1：8 個地址，美國國家標準與技術研究所 (NIST) 可追溯
• 數字輸出： SMBus™、兩線制和 I²C 接口兼容性
• 分辨率：9 至 12 位，用戶可選
• 低靜態電流：50μA，0.1μA 待機電流
• 寬電源電壓范圍：2.7V 至 5.5V
• 小型 8 引腳超薄小外形尺寸 (VSSOP) 封裝和 8 引腳小外形集成電路 (SOIC) 封裝

2 應用

• 汽車空調
• 信息娛樂處理器管理
• 空氣流量傳感器
• 電池控制單元
• 引擎控制單元
• UREA 傳感器
• 抽水機
• HID 燈
• 安全氣囊控制單元

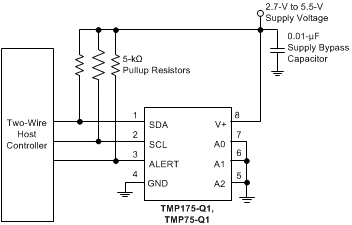

簡化電路原理圖

3 說明

TMP75-Q1 和 TMP175-Q1 器件屬于數字溫度傳感器，是負溫度系數 (NTC) 和正溫度系數 (PTC) 熱敏電阻的理想替代產品。該器件無需校準或外部組件信號調節即可提供典型值為 ±1°C 的精度。器件溫度傳感器為高度線性化產品，無需復雜計算或查表即可得知溫度。片上 12 位模數轉換器 (ADC) 提供低至 0.0625°C 的分辨率。這兩款器件采用行業標準 LM75 8 引腳 SOIC 和 VSSOP 封裝。

TMP175-Q1 和 TMP75-Q1 與 SMBus、兩線制和 I²C 接口兼容。TMP175-Q1 器件允許一條總線上最多連接 27 個器件。TMP75-Q1 允許一條總線上最多連接 8 個器件。TMP175-Q1 和 TMP75-Q1 均具備 SMBus 報警功能。

TMP175-Q1 和 TMP75-Q1 器件是各種通信、計算機、消費類產品、環境、工業和儀器應用中擴展溫度測量的理想選擇。TMP75-Q1 生產單元已完全通過可追溯 NIST 的傳感器測試，并且已借助可追溯 NIST 的設備使用 ISO/IEC 17025 標準認可的校準進行驗證。

TMP175-Q1 和 TMP75-Q1 器件的額定工作溫度范圍為 －40℃ 至 +125℃。

1. 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

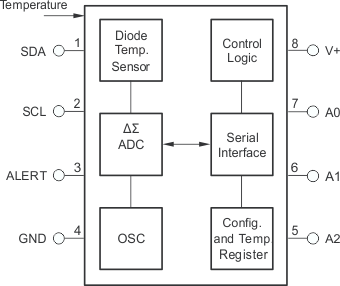

TMP175-Q1 和 TMP75-Q1 內部框圖
