1 特性
- 8 通道 遠程二極管溫度傳感器精度：±0.75°C（最大值）
- 本地和遠程二極管精度：±0.75°C（最大值）
- 適用于 DSBGA 封裝的本地溫度傳感器精度：±0.35°C（最大值）
- 溫度分辨率：0.0625°C
- 電源和邏輯電壓范圍：1.7V 至 3.6V
- 67µA 工作電流（1SPS，所有通道激活）
- 0.3µA 關斷電流
- 遠程二極管：串聯電阻抵消、
η 因子校正、偏移校正和二極管故障檢測 - 寄存器鎖定功能可保護關鍵寄存器
- 兼容 I2C 或 SMBus™的雙線制接口，支持引腳可編程地址
- 16 凸點 DSBGA 和 16 引腳 VQFN 封裝
2 應用
- 微控制器 (MCU)、圖形處理器 (GPU)、專用集成電路 (ASIC)、現場可編程門陣列 (FPGA)、數字信號處理器 (DSP) 和中央處理器 (CPU) 溫度監控
- 電信設備
- 服務器和個人計算機
- 云以太網交換機
- 安全數據中心
- 高度集成的醫療系統
- 精密儀表和測試設備
- 發光二極管 (LED) 照明溫度控制
3 說明

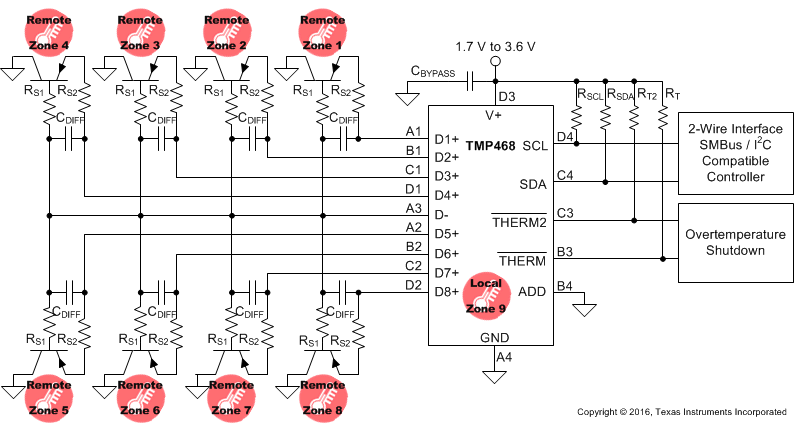

TMP468器件是一款使用雙線制 SMBus 或 I2C 兼容接口的多區域高精度低功耗溫度傳感器。除了本地溫度外，還可以同時監控多達八個連接遠程二極管的溫度區域。聚合系統中的溫度測量可通過縮小保護頻帶提升性能，并且可以降低電路板復雜程度。典型用例為監測服務器和電信設備等復雜系統中不同處理器（如 MCU、GPU 和 FPGA）的溫度。該 器件 將諸如串聯電阻抵消、可編程非理想性因子、可編程偏移和可編程溫度限值等高級特性完美結合，提供了一套精度和抗擾度更高且穩健耐用的溫度監控解決方案。
八個遠程通道（以及本地通道）均可獨立編程，設定兩個在測量位置的相應溫度超出對應值時觸發的閾值。此外，還可通過可編程遲滯設置避免閾值持續切換。
TMP468 器件可提供高測量精度 (0.75°C) 和測量分辨率 (0.0625°C)。該器件還支持低電壓軌（1.7V 至 3.6V）和通用雙線制接口，采用高空間利用率的小型封裝（3mm × 3mm 或 1.6mm × 1.6mm），可在計算系統中輕松集成。遠程結支持 –55°C 至 +150°C 的溫度范圍。
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
