1 特性
2 應用
- 處理器溫度監控
- 電信設備
- 服務器和個人計算機
- 精密儀器
- 測試設備
- 智能電池
- 嵌入式 應用
- 發光二極管 (LED) 照明溫度控制
3 說明
TMP461 器件是一款高精度、低功耗遠程溫度傳感器監控器，內置有一個本地溫度傳感器。這類遠程溫度傳感器通常采用低成本分立式 NPN 或 PNP 晶體管，或者基板熱晶體管或二極管，這些器件都是微處理器、微控制器或現場可編程門陣列 (FPGA) 的組成部件。本地和遠程傳感器均用 12 位數字編碼表示溫度，分辨率為 0.0625°C。此兩線制串口接受 SMBus 通信協議，以及多達 9 個不同的引腳可編程地址。
該 器件 將諸如串聯電阻抵消、可編程非理想性因子（η 因子）、可編程偏移、可編程溫度限制和可編程數字濾波器等高級特性完美結合，提供了一套準確度和抗擾度更高且穩健耐用的溫度監控解決方案。
TMP461 非常適合各類通信、計算、儀器儀表和工業應用中的多位置、高精度 溫度測量。該器件的額定電源電壓范圍為 1.7V 至 3.6V，額定工作溫度范圍為 -40°C 至 125°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TMP461 | WQFN (10) | 2.00mm x 2.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

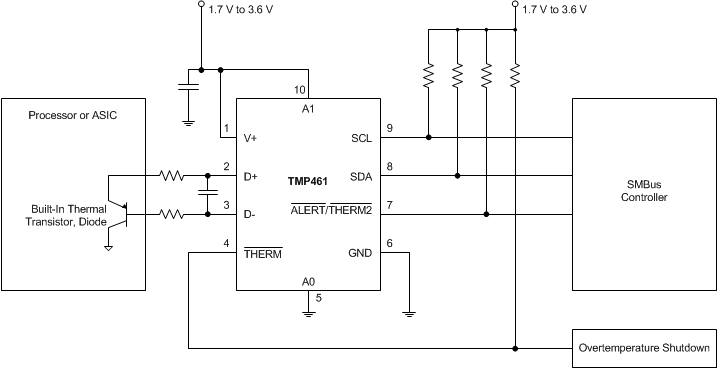

4 簡化框圖
