8.4.3 單穩態模式
當配置寄存器中的 One_Shot 位設置為 1 時，TMP126-Q1 將立即開始新的溫度轉換（稱為單穩態轉換），并丟棄任何不完全的轉換結果。器件完成單穩態轉換后，將進入低功耗關斷模式。Mode 位將設置為 1，而 One_Shot 位將自動設置為 0。圖 8-5 顯示了此模式的電流消耗時序圖。在單穩態轉換結束時，將設置 Alert_Status 寄存器中的 Data_Ready_Flag，此標志可用于確定轉換何時完成。

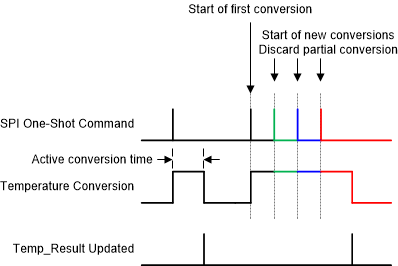

圖 8-5 單穩態時序圖如果持續寫入 One_Shot 位的速度快于 TMP126 的有效轉換時間，則該器件將在每次新寫入時繼續重新開始溫度轉換。建議避免這種行為，因?yàn)闇囟冉Y(jié)果在轉換完成之前不會更新。如果系統觸發連續的單穩態轉換，則圖 8-6 顯示了該器件如何以連續的方式部分完成新的轉換而不更新 Temp_Result 寄存器。
圖 8-6 單穩態連續觸發時序圖
