9.3.3.3 瞬態響應
TMCS1107 信號鏈包括一個精密模擬前端，后跟一個采樣積分器。在每個積分周期結束時，信號傳播到輸出端。輸出可能要到第二個積分周期才能穩定到最終信號，具體取決于輸入電流變化相對于采樣窗口的對齊情況。圖 9-6 展示了對 10kHz 正弦波輸入電流的典型輸出波形響應。對于緩慢變化的輸入電流信號，輸出是具有積分采樣窗口相位延遲的離散時間表示。添加一個 100kHz 的一階濾波器可有效地使輸出波形變得平滑，而對相位響應的影響極小。

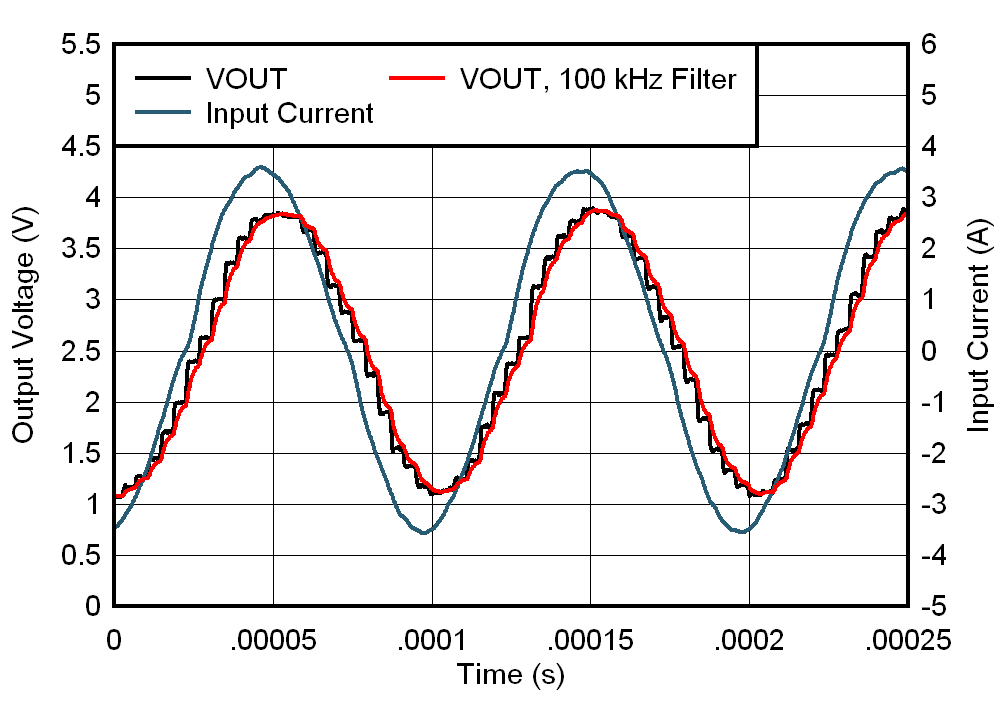

圖 9-6 對 10kHz 正弦波輸入電流的響應行為圖 9-7 展示了一個輸入電流階躍事件的兩個瞬態波形，但這兩個波形在采樣間隙的不同時間發生。在這兩種情況下，輸出的完整轉換需要兩個采樣間隔才能達到最終輸出值。當前事件相對于采樣窗口的時序決定了第一個和第二個采樣間隔的比例幅度。

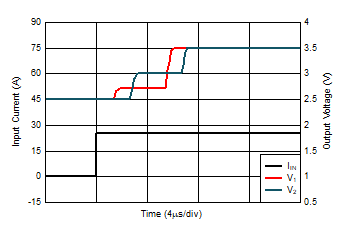

圖 9-7 對足以產生 1V 輸出擺幅的輸入電流階躍的瞬態響應輸出值實際上是采樣窗口的平均值；因此，足夠大的電流瞬態可以在第一個采樣響應中將輸出電壓驅動到接近滿量程范圍。在發生短路或故障事件的情況下，該條件很可能為真。圖 9-8 展示了兩倍于滿量程可測量范圍的輸入電流階躍，其中兩個輸出電壓響應說明了采樣窗口的影響。輸入電流轉換的相對時序和大小決定了第一次輸出轉換的時間和幅度。在任何一種情況下，總響應時間都略長于一個積分周期。
圖 9-8 對大輸入電流階躍的瞬態響應
