ZHCSL92G May 2020 – March 2024 TLV9151-Q1 , TLV9152-Q1 , TLV9154-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 詳細說明
- 7 應用和實現
- 8 器件和文檔支持
- 9 修訂歷史記錄
- 10機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
TLV915x-Q1 系列（TLV9151-Q1、TLV9152-Q1 和 TLV9154-Q1）是 16V 通用汽車級運算放大器系列。這些器件具有出色的直流精度和交流性能，包括軌到軌輸出、低失調電壓（典型值為 ±125μV）、低溫漂（典型值為 ±0.3μV/°C）和 4.5MHz 帶寬。
寬差分輸入電壓范圍、高輸出電流 (±75mA)、高壓擺率 (21V/μs) 以及低噪聲 (10.8nV/√Hz) 等便利功能使 TLV915x-Q1 成為一款適用于汽車應用的強大低噪聲運算放大器。
TLV915x-Q1 系列運算放大器采用標準封裝，額定工作溫度范圍為 -40°C 至 125°C。
器件信息
| 器件型號 | 通道數 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|---|
| TLV9151-Q1 | 單通道 | DBV（SOT-23，5） | 2.9mm x 2.8mm |
| DCK（SC70，5） | 2mm x 2.1mm | ||
| 單通道，關斷 | DBV（SOT-23，6） | 2.9mm x 2.8mm | |
| TLV9152-Q1 | 雙通道 | D（SOIC，8） | 4.9mm x 6mm |
| PW（TSSOP，8） | 3mm x 6.4mm | ||
| DGK（VSSOP，8） | 3mm x 4.9mm | ||
| TLV9154-Q1 | 四通道 | D（SOIC，14） | 8.65mm x 6mm |
| DYY（SOT-23，14） | 4.2mm x 3.26mm | ||
| PW（TSSOP，14） | 5mm x 6.4mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

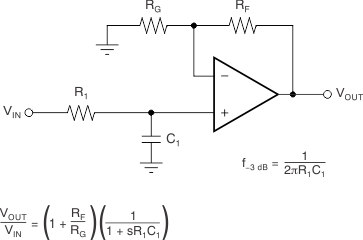

TLV915x-Q1 應用于單極低通濾波器
