10 布局
10.1 布局準則
應使用低 ESR 電容器將 V+ 引腳旁路至接地。
放置位置越靠近 V+ 和接地越好。
請注意，應最大程度地縮減由 V+ 和接地之間的旁路電容器形成的回路區域。
應在器件的引腳上將接地引腳連接至 PCB 接地層。
應將反饋組件盡可能靠近器件放置，以最大程度地減少雜散。
10.2 布局示例

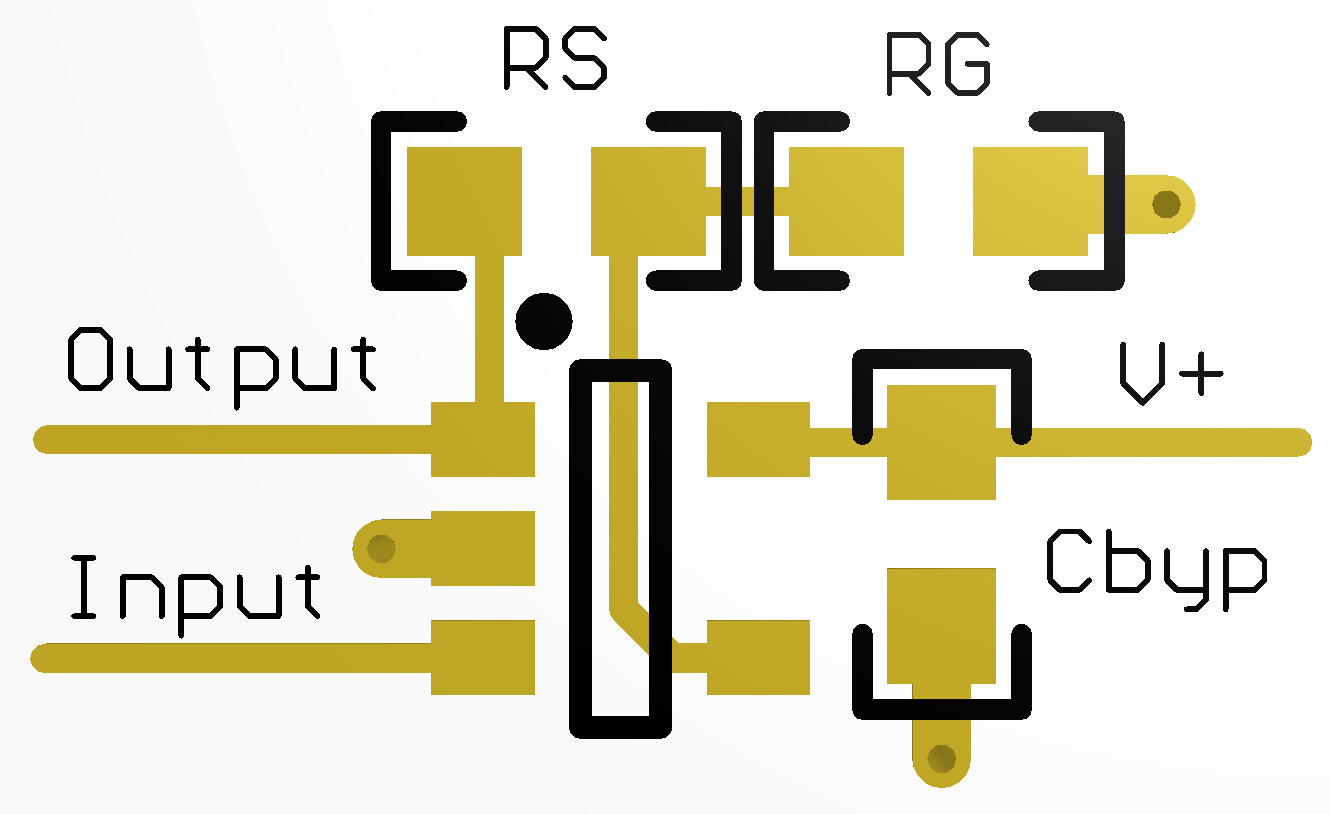

Figure 42. SOT-23 布局示例（俯視圖）
