6.3.3 磚墻式電流限制

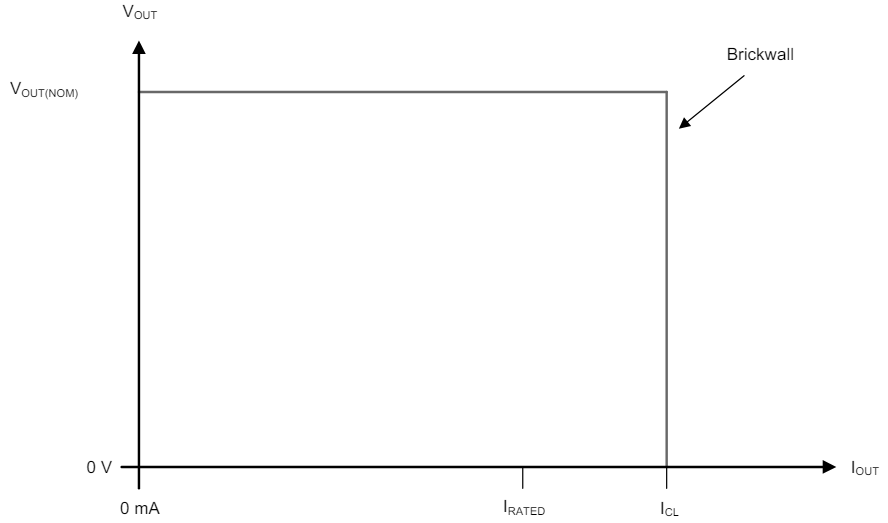

該器件具有內部電流限制電路，可在過流或短路事件期間保護器件。如圖 6-1 中所示，該電流限制電路是一種磚墻方案。當處于電流限制狀態時，該器件會提供輸出電流限制 (ICL) 并且輸出電壓未經調節。在這種情況下，輸出電壓取決于負載阻抗。
圖 6-1 磚墻式電流限制方案在電流限制事件期間，由于電流電平升高和輸入到輸出差分電壓 (VIN – VOUT) 增加，有可能出現高功率耗散。如果器件溫度過高，它會進入熱關斷狀態。如果器件冷卻后重新開啟時電流限制條件未消失，則器件將重新進入熱關斷狀態。這個循環會一直持續到電流限制條件消失。該器件能夠承受此故障，但在該模式下重復運行會導致長期可靠性下降。
