3 說明
TLV6700-Q1 是一款高電壓窗口比較器，工作電壓范圍為 1.8V 至 18V。該器件擁有兩個內部基準電壓為 400mV 的高精度比較器和兩個額定電壓為 18V 的開漏輸出。TLV6700-Q1 可以作為窗口比較器使用，也可以作為兩個獨立的比較器使用；可以使用外部電阻設定監控的電壓。
當 INA+ 上的電壓下降至低于 (VITP - VHYS)時，OUTA 被驅動至低電平，當電壓返回到相應閾值 (VITP) 之上時，OUTA 變?yōu)楦唠娖?。?dāng) INB- 上的電壓上升至高于 VITP時，OUTB 被驅動至低電平，當電壓下降至低于相應閾值 (VITP - VHYS) 時，OUTB 變?yōu)楦唠娖健LV6700-Q1 中的兩個比較器都具有內置遲滯來抑制短時毛刺脈沖，確保穩定的輸出運行，不會引起誤觸發。
TLV6700-Q1 采用薄型 SOT-23-6 和無引線 WSON-6 封裝；這些比較器的額定結溫范圍為 –40°C 至 125°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TLV6700-Q1 | SOT-23 (6) | 2.90mm × 1.60mm |
| WSON (6) | 1.50mm × 1.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

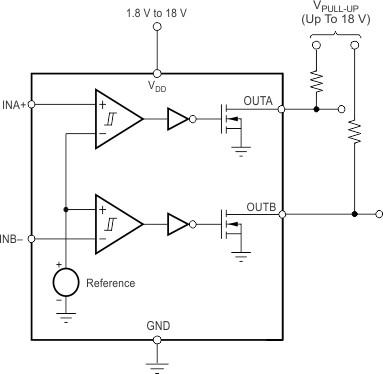

簡化版方框圖

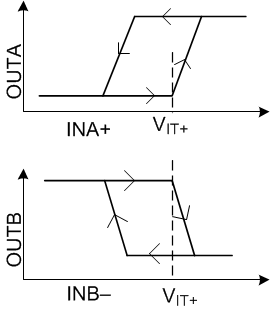

輸出響應
