ZHCSEU4A March 2016 – March 2016 TLV2314 , TLV314 , TLV4314
PRODUCTION DATA.
TLV314 系列的額定工作電壓范圍是 1.8V 至 5.5V（±0.9V 至 ±2.75V）；許多規格在 –40°C 至 +125°C 的溫度下適用。典型特性 部分提供的參數可能隨工作電壓或溫度出現顯著變化。
CAUTION
電源電壓大于 7V 可能對器件造成永久損壞（請參閱絕對最大額定值 表）。
將 0.1μF 旁路電容器放置于電源引腳附近，可減少高噪聲電源或高阻抗電源中出現的誤差。有關旁路電容器放置的更多詳細信息，請參閱布局布線指南 部分。

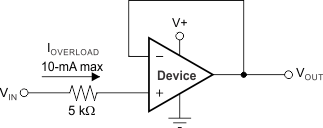

TLV314 系列在所有引腳上均整合了內部靜電放電 (ESD) 保護電路。在輸入和輸出引腳的情況下，這種保護主要包括連接在輸入和電源引腳間的導流二極管。只要電流如絕對最大額定值 表中所述限制為 10mA，這些 ESD 保護二極管還能提供電路內的輸入過驅保護。Figure 19 顯示了如何通過將串聯輸入電阻器添加到被驅動的輸入端來限制輸入電流。添加的電阻器會增加放大器輸入端的熱噪聲；在對噪聲敏感的應用中，該噪聲必須保持在最低 水平。
