9.3 系統示例

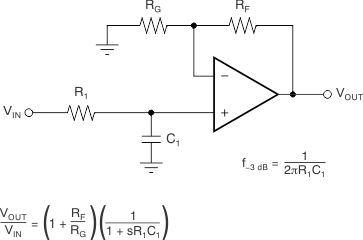

當接收到低電平信號時，經常需要限制即將進入系統的信號的帶寬。建立這個受限帶寬的最簡單的方法是在放大器的同相端子上放置一個 RC 濾波器，如 Figure 22 中所示。

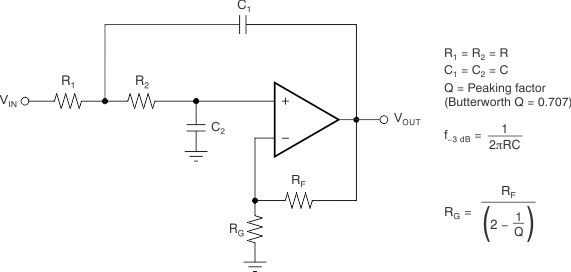

Figure 22. 單極點低通濾波器 如果需要更多的衰減，需要多個極點濾波器。對于此任務，可使用 Sallen-Key 濾波器，如Figure 23 中所示。為了獲得最佳結果，放大器的帶寬必須是濾波器頻率帶寬的 8 到 10 倍。不遵守這一準則可能導致放大器出現相移。
Figure 23. 兩極低通 Sallen-Key 濾波器
