8.3.1 上電復位
下方所示的復位電路為 MSP430? 微控制器提供了延時復位釋放。電路的運行基于電源電壓的穩定時間常數，而不是基于預先確定的電壓值。負輸入是由內部電壓基準生成的基準電壓。正輸入是提供上電延遲的 RC 電路。加電時，比較器的輸出為低電平，使處理器保持在復位狀態。只有在電源電壓穩定后，比較器的正輸入才會高于負輸入，從而產生高輸出狀態，釋放處理器以便進行操作。電源電壓所需的穩定時間可通過選擇 RC 元件值來調節。在電路的這一部分使用較低值的電阻器不會增加流耗，這是因為電源穩定后，沒有電流流經 RC 電路。

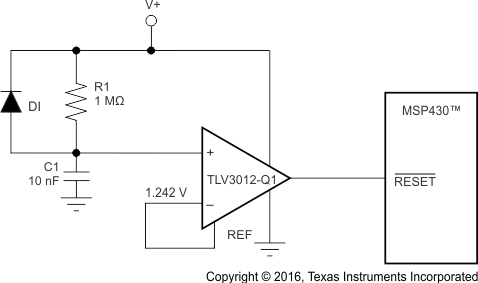

圖 8-5 TLV3012-Q1 配置為 MSP430? 微控制器的上電復位電路所需的復位延遲取決于系統電源的上電特性。選擇 R1 和 C1 可使電源有足夠的時間穩定。D1 在斷電時提供快速復位。在此示例中，R1 × C1 時間常數為 10ms。
