TLV314 器件是專為便攜式應用設計的一種低功耗、軌至軌輸入和輸出運算 放大器。這些器件的工作電壓介于 1.8V 至 5.5V,單位增益穩定,并且適合廣泛的通用 應用。AB 類輸出級能夠驅動連接至 V+ 和接地間任一點的小于或等于 10kΩ 的負載。輸入共模電壓范圍包括兩個電源軌,并允許將 TLV314 器件用于幾乎任何單電源應用。軌至軌輸入和輸出擺幅會顯著增大動態范圍(尤其在低電源 應用中),因此該器件是驅動采樣模數轉換器 (ADC) 的理想器件。
TLV314 系列器件 具有 3MHz 帶寬和 1.5V/μs 轉換率,且每個通道僅有 150μA 的電源電流,從而在功耗極低的情況下提供良好的交流性能。在直流 應用 中也具有良好性能,其輸入噪聲電壓極低(在 1kHz 時為 14nV/√Hz),輸入偏置電流低 (0.2pA),且輸入偏移電壓為 0.5mV(典型值)。
運算放大器的典型應用是反相放大器(如 Figure 15 中所示)。反相放大器在輸入端采用正電壓,然后輸出與輸入端反相的信號,生成相同幅度的負電壓。這種放大器還以相同方式使負輸入電壓在輸出端變?yōu)檎妷骸4送?,通過選擇輸入電阻器 RI 和反饋電阻器 RF,可以增加放大效果。
Figure 15. 應用電路原理圖
選擇的電源電壓必須大于輸入電壓范圍和期望輸出范圍。還必須考慮輸入共模范圍的限值 (VCM) 以及相對于電源軌的輸出電壓擺幅 (VO)。例如,此應用將 ±0.5V (1V) 的信號擴展到 ±1.8V (3.6V)。將電源設置在 ±2.5V 就足以適應此應用。
使用 Equation 1 和 Equation 2 來確定反相放大器需要的增益:


確定所需增益后,請選擇 RI 或 RF 的值。由于放大器電路使用毫安級的電流,因此通用 應用 需要選擇千歐姆級的值。此毫安級的電流確保了該器件不會消耗過多電流。需要權衡的一點是,極大的電阻器(十萬歐姆級別)消耗的電流最小,但生成的噪聲最大。極小的電阻器(百歐姆級別)生成的噪聲小,但消耗電流大。此示例使用的 RI 為 10kΩ,這意味著對 RF 使用的值為 36kΩ。這些值是通過 Equation 3 確定的:

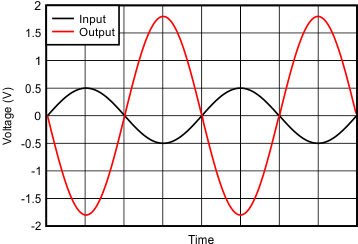

Figure 16. 反相放大器輸入和輸出
當接收到低電平信號時,經常需要限制即將進入系統的信號的帶寬。建立這個受限帶寬的最簡單的方法是在放大器的同相端子上放置一個 RC 濾波器,如 Figure 17中所示。

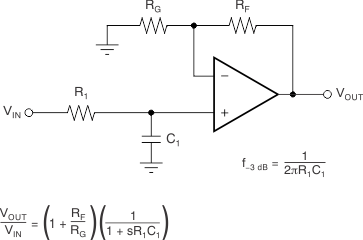

Figure 17. 單極低通濾波器
如果需要更多的衰減,需要多個極點濾波器。Sallen-Key 濾波器可被用于完成此項工作,如 Figure 18所示。為了獲得最佳結果,放大器的帶寬必須是濾波器頻率帶寬的八到十倍。不遵守這一準則可能導致放大器出現相移。
Figure 18. 兩極低通 Sallen-Key 濾波器
