ZHCSYK8E June 1996 – July 2025 TLV2231
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 提供的選項
- 5 引腳配置和功能
- 6 規格
- 7 應用和實施
- 8 器件和文檔支持
- 9 修訂歷史記錄
- 10機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DBV|5
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
6.8 典型特性
高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內
表 6-1 圖形表

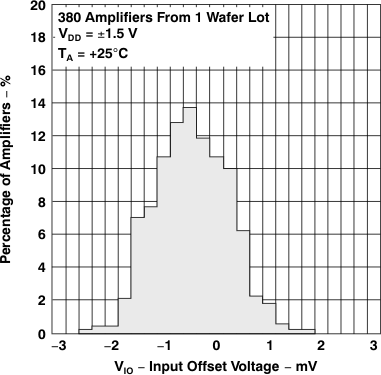

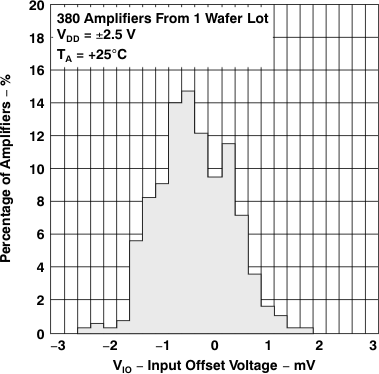

| VIO | 輸入失調電壓 | 經銷商 | 圖 6-1、圖 6-2 |

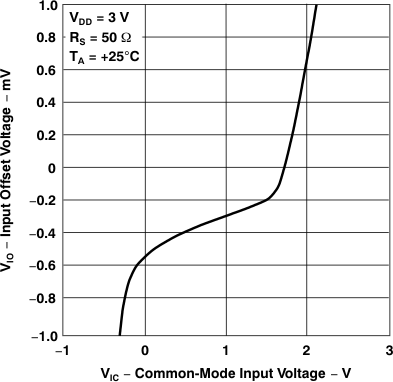

| 與共模輸入電壓間的關系 | 圖 6-3、圖 6-4 | ||

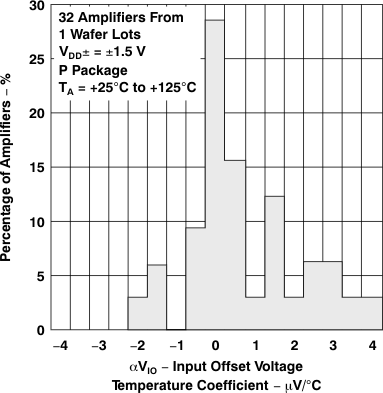

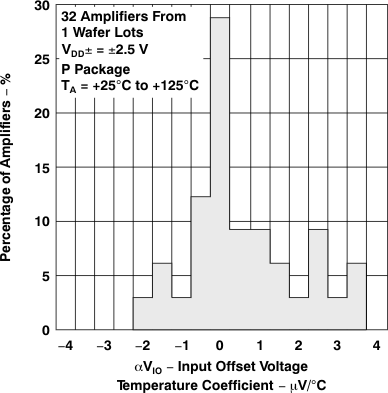

| αVIO | 輸入失調電壓溫度系數 | 經銷商 | 圖 6-5、圖 6-6 |

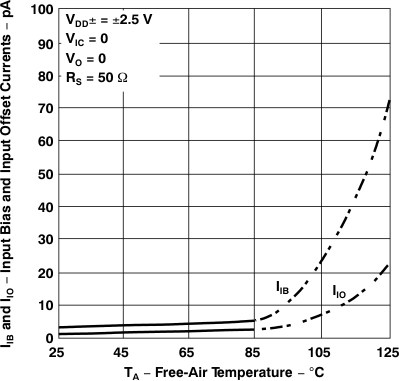

| IIB/IIO | 輸入偏置電流和輸入失調電流 | 與自然通風溫度間的關系 | 圖 6-7 |

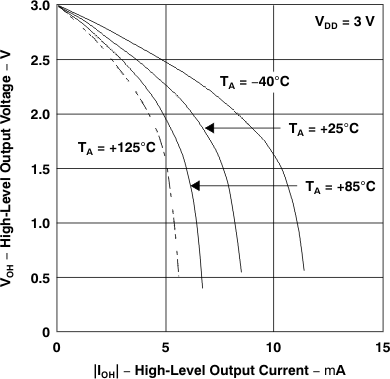

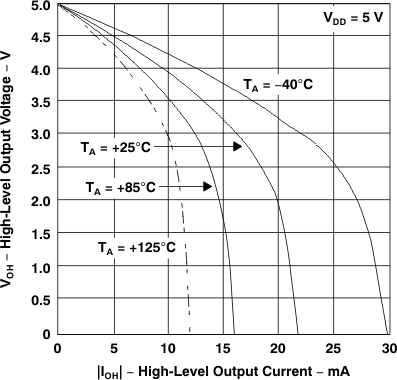

| VOH | 高電平輸出電壓 | 與高電平輸出電流間的關系 | 圖 6-8、圖 6-10 |

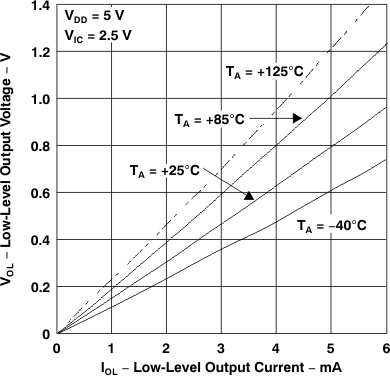

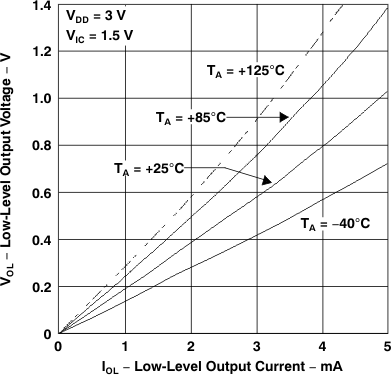

| VOL | 低電平輸出電壓 | 與低電平輸出電流間的關系 | 圖 6-9、圖 6-11 |

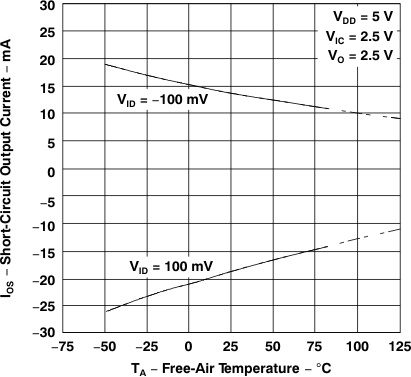

| IOS | 短路輸出電流 | 與自然通風溫度間的關系 | 圖 6-12 |

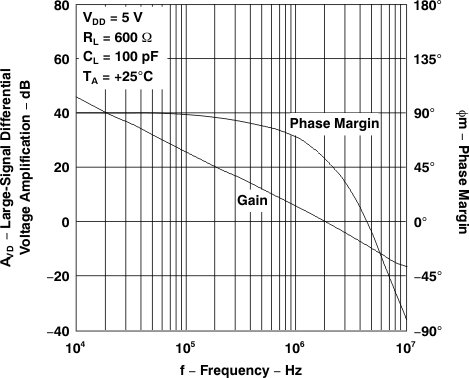

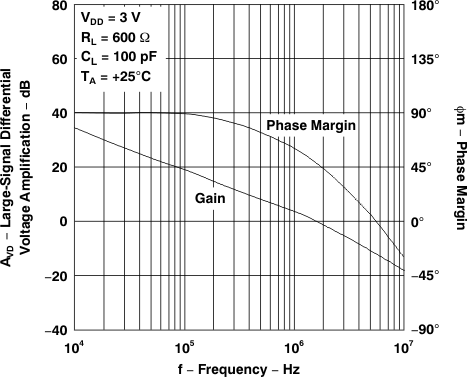

| AVD | 大信號差分電壓放大 | 與頻率間的關系 | 圖 6-13、圖 6-14 |

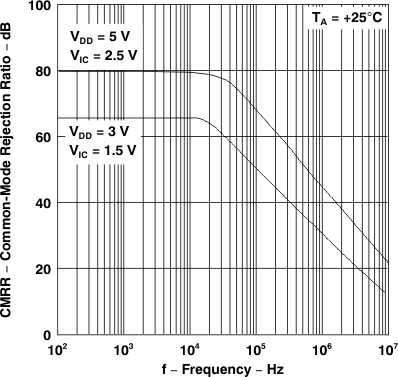

| CMRR | 共模抑制比 | 與頻率間的關系 | 圖 6-15 |

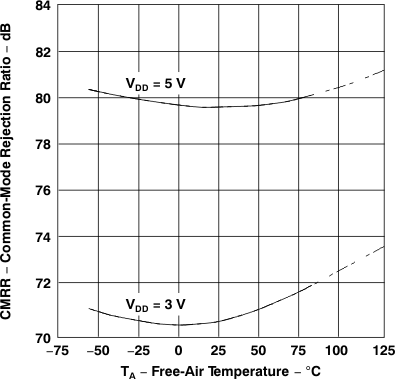

| 與自然通風溫度間的關系 | 圖 6-16 | ||

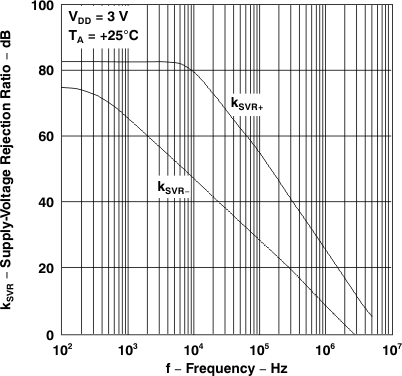

| kSVR | 電源電壓抑制比 | 與頻率間的關系 | 圖 6-17、圖 6-18 |

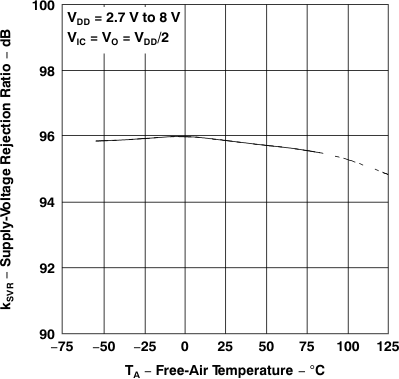

| 與自然通風溫度間的關系 | 圖 6-19 | ||
| IDD | 電源電流 | 與電源電壓之間的關系 | 圖 6-20 |

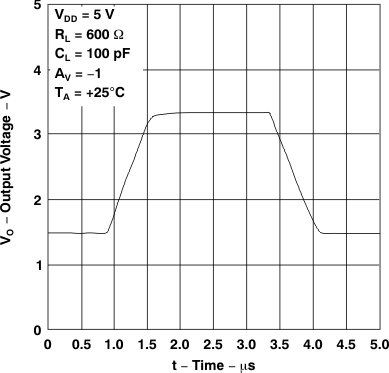

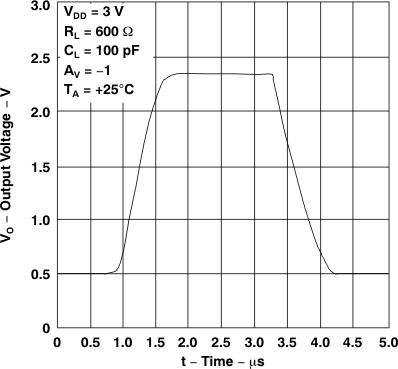

| VO | 反相大信號脈沖響應 | 與時間的關系 | 圖 6-21、圖 6-22 |

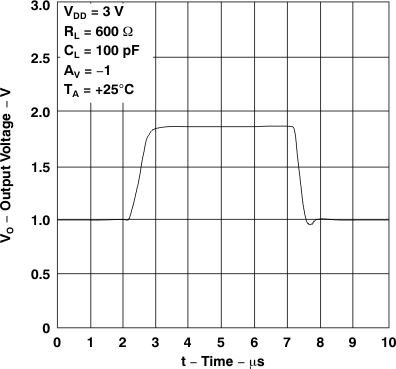

| VO | 電壓輸出器大信號脈沖響應 | 與時間的關系 | 圖 6-23、圖 6-24 |

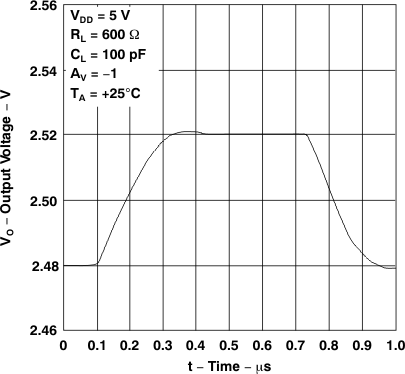

| VO | 反相小信號脈沖響應 | 與時間的關系 | 圖 6-25、圖 6-26 |

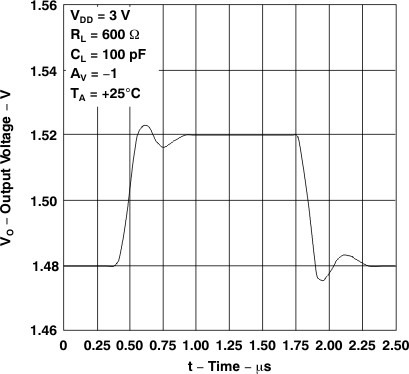

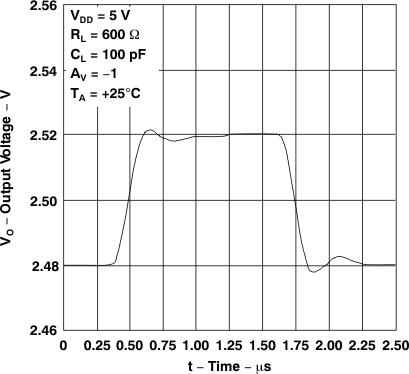

| VO | 電壓輸出器小信號脈沖響應 | 與時間的關系 | 圖 6-27、圖 6-28 |

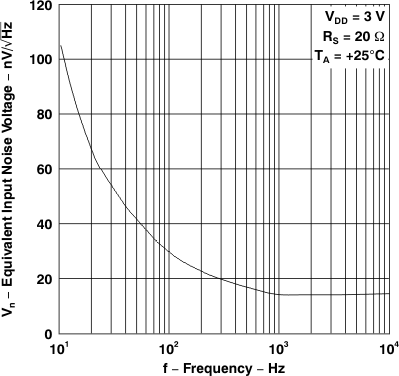

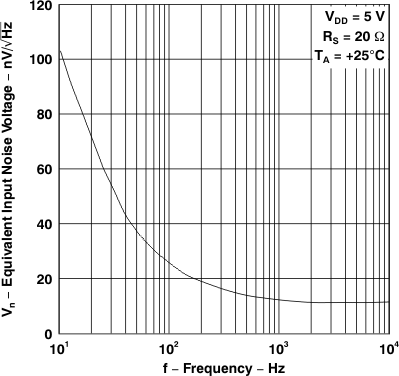

| Vn | 等效輸入噪聲電壓 | 與頻率間的關系 | 圖 6-29、圖 6-30 |
| 噪聲電壓（以輸入為基準） | 在 10 秒周期內 | 圖 6-31 | |

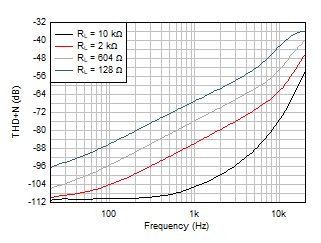

| THD + N | 總諧波失真 + 噪聲 | 與頻率間的關系 | 圖 6-32 |
| φm | 相位裕度 | 與負載電容間的關系 | 圖 6-33 |
| 負載以 1.5V 為基準 |
電壓溫度系數分布
與自然通風溫度間的關系
| 負載以 1.5V 為基準 |
與低電平輸出電流間的關系
| 負載以 2.5V 為基準 |
| 負載以 1.5V 為基準 |
| VDD = 3V 時，負載以 1.5V 為基準， | ||
| VDD = 5V 時，負載以 2.5V 為基準 |
| 負載以 1.5V 為基準 |
| 負載以 1.5V 為基準 |
| 負載以 1.5V 為基準 |
| 負載以 1.5V 為基準 |
| 負載以 1.5V 為基準 |
電壓溫度系數分布
| 負載以 1.5V 為基準 |
與高電平輸出電流間的關系
| 負載以 2.5V 為基準 |
與高電平輸出電流間的關系
| 負載以 2.5V 為基準 |
| 負載以 2.5V 為基準 |
| VDD = 3V 時，負載以 1.5V 為基準， | ||
| VDD = 5V 時，負載以 2.5V 為基準 |
| 負載以 2.5V 為基準 |
| 負載以 2.5V 為基準 |
| 負載以 2.5V 為基準 |
| 負載以 2.5V 為基準 |
| 負載以 2.5V 為基準 |
| 負載以 2.5V 為基準 |
| VO = 1VRMS |
