3 說明
TLC6C5748-Q1 是一款 48 通道、恒定灌電流驅動器。每個通道具有一個獨立可調節，脈寬調制 (PWM)，灰度 (GS) 亮度控制，此控制有 65,536 步長和 128 步長的恒定電流點校正 (DC)。DC 可調節通道間的亮度偏差。所有通道具有一個 128 步長的全局亮度控制 (BC)。BC 調節 R，G，B 色彩組之間的亮度偏差。8 步長最大電流控制 (MC) 為每個色彩組的所有通道選擇最大輸出電流范圍?？赏ㄟ^一個串行接口端口來訪問 GS，DC，BC 和 MC 數據。
TLC6C5748-Q1 有三個錯誤標簽：LED 開路檢測 (LOD)、LED 短路檢測 (LSD) 和熱關斷 (TSD)?？墒褂靡粋€(gè)串行接口端口來讀取錯誤檢測結果。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸 |
|---|---|---|
| TLC6C5748-Q1 | HTSSOP (56) | 14.0mm x 6.1mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

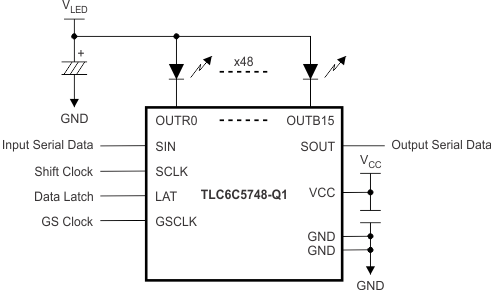

應用電路
