ZHCSJJ4A march 2019 – august 2021 TL7700-SEP
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Parameter Measurement Information
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12Device and Documentation Support
- 13Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- PW|8
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
TL7700-SEP 是一款專為用作微型計算機和微處理器系統中的復位控制器而設計的雙極集成電路。使用兩個外部電阻器可將檢測電壓設置為大于 0.5V 的任何值。
電路功能非常穩定，電源電壓范圍為 1.8V 至 40V。由于具有超小的電源電流，該器件可用于交流線路供電型應用和便攜式電池供電型應用。TL7700-SEP 器件的設計工作溫度范圍是 –55°C 至 125°C。
器件信息
| 器件型號(1) | 封裝 | 尺寸和質量（標稱值）(2) |
|---|---|---|
| V62/19602 | TSSOP (8) | 3.00mm × 4.40mm 質量 = 39.47 mg |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 質量誤差在 ±10% 以內。

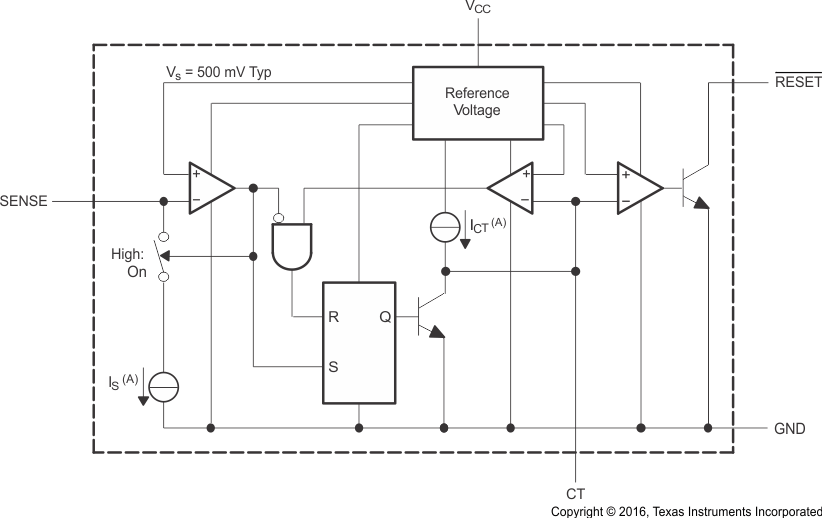

功能方框圖
