8.2.1.1 數據速率和總線長度
數據速率與電纜長度成反比關系，即數據速率越高，電纜長度越短；反之，數據速率越低，電纜長度越長。雖然大多數 RS-485 系統使用介于 10kbps 和 100kbps 之間的數據速率，但在 4000 英尺或更遠距離范圍內，某些應用需要的數據速率高達 250kbps。通過允許高達 5% 或 10% 的小信號抖動，可以實現更長的距離。

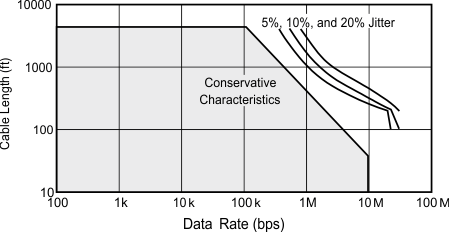

圖 8-3 電纜長度與數據速率特性間的關系在互連足夠短（或在信號頻率下具有適當?shù)牡退p）、不會降低數據質量的情況下，甚至可以實現更高的數據速率（即 THVD24xxV 速率為 50Mbps）。
