7.6.4.2 讀取
總線控制器必須首先發送 TCAL9539R 地址，并將 LSB 設置為邏輯 0（請參閱圖 7-7 以查看器件地址）。命令字節在地址之后發送，決定了要訪問哪個寄存器。
重新啟動后，再次發送器件地址，但這次將最低有效位設置為邏輯 1。然后由 TCAL9539R 發送命令字節所定義的寄存器中的數據（請參閱圖 7-11 和圖 7-12）。數據在 ACK 時鐘脈沖的上升沿輸入到寄存器中。讀取第一個字節后，可能會讀取其他字節，但數據現在反映了該對中另一個寄存器中的信息。例如，如果讀取輸入端口 1，則讀取的下一個字節是輸入端口 0。每次讀取傳輸中接收的數據字節數沒有限制，但在接收到最后一個字節時，總線主器件不得確認數據。在隨后的重新啟動后，命令字節包含要在該對中讀取的下一個寄存器的值。例如，如果在重新啟動之前最后讀取了輸入端口 1，則在重新啟動之后讀取的寄存器為輸入端口 0。

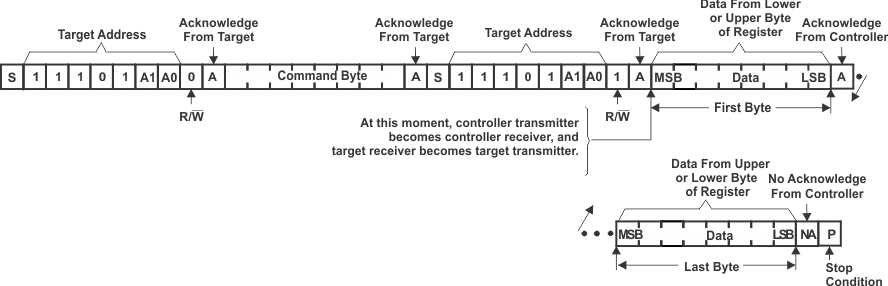

圖 7-11 從寄存器讀取
A. 可以通過停止條件隨時停止數據傳輸。發生這種情況時，出現在最新應答階段的數據有效（輸出模式）。本文假設之前的命令字節已設置為 00（讀取輸入端口寄存器）。
B. 這張圖不考慮命令字節傳輸、重新啟動，以及初始響應器地址調用和來自 P 端口的實際數據傳輸之間的響應器地址調用（請參閱圖 7-11）。

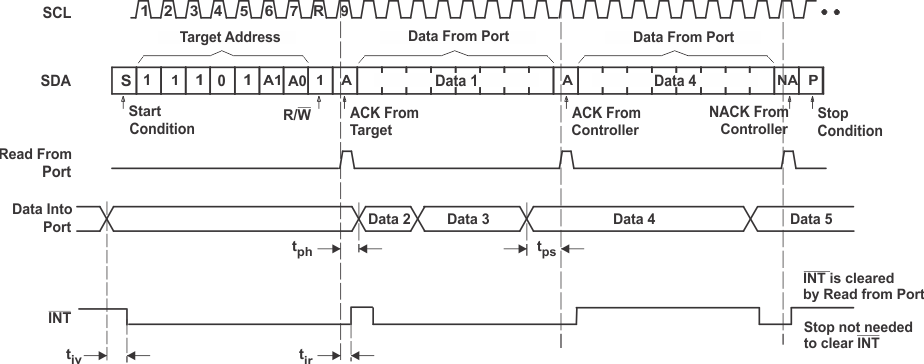

圖 7-12 讀取輸入端口寄存器
