3 說明
TCA39306 是一款采用使能 (EN) 輸入的雙路雙向電壓電平轉換器，與 I2C、SMBus 和 I3C 兼容，可在 0.9V 至 3.3V VREF1 和 1.8V 至 5.5V VREF2 的范圍內工作。
該器件可以在 0.85V 到 5V 之間實現雙向電壓轉換而無須使用方向引腳。此開關具有低導通狀態電阻 (RON)，可以在最短傳播延遲情況下建立連接。當 EN 為高電平時，轉換器開關打開，并且 SCL1 和 SDA1 I/O 被分別連接至 SCL2 和 SDA2 I/O，從而實現端口間的雙向數據流。當 EN 為低電平時，轉換器開關關閉，在端口之間存在一個高阻態。
除了電壓轉換，TCA39306 還可用于將更高速度的總線與更低速度的總線隔離，方法是在快速模式通信過程中控制 EN 引腳以斷開較慢總線的連接。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TCA39306 | VSSOP (8) | 2.30mm x 2.00mm |
| SOT-23 (8) | 2.90mm x 1.60mm | |
| X2SON (8) | 1.35mm x 0.80mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

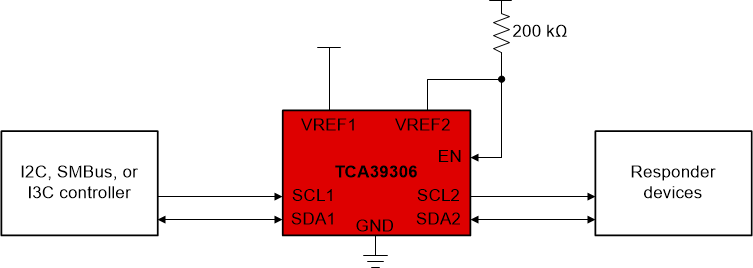

簡化版應用示意圖
