ZHCSRE3N November 1996 – December 2022 SN74LVCC4245A
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Power-Up Consideration
- 8 Parameter Measurement Information For A to B VCCA = 4.5 V to 5.5 V and VCCB = 2.7 V to 3.6 V
- 9 Parameter Measurement Information For A to B VCCA = 4.5 V to 5.5 V and VCCB = 3.6 V to 5.5 V
- 10Parameter Measurement Information For B to A VCCA = 4.5 V to 5.5 V and VCCB = 2.7 V to 3.6 V
- 11Parameter Measurement Information For B to A VCCA = 4.5 V to 5.5 V and VCCB = 3.6 V to 5.5 V
- 12Detailed Description
- 13Application and Implementation
- 14Power Supply Recommendations
- 15Layout
- 16Device and Documentation Support
- 17Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- NS|24
- DW|24
- DB|24
- PW|24
散熱焊盤機械數據 (封裝 | 引腳)
- DW|24
訂購信息
3 說明
這款 8 位（八路）同相總線收發器采用兩個獨立的電源軌。A 端口 VCCA 專用于接受 5V 電源電平，可配置的 B 端口（用于跟蹤 VCCB）接受 3V 至 5V 的電壓。這樣可實現從 3.3V 到 5V 的環境轉換，反之亦然。
SN74LVCC4245A 器件旨在實現數據總線之間的異步通信。SN74LVCC4245A 器件根據方向控制 (DIR) 輸入上的邏輯電平，將數據從 A 總線發送至 B 總線，或者將數據從 B 總線發送至 A 總線。輸出使能 (OE) 輸入可用于禁用器件，這樣可有效隔離總線?？刂齐娐罚―IR，OE）由 VCCA 供電。
封裝信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN74LVCC4245A | DB (SSOP, 24) | 8.20mm × 5.30mm |
| DW（SOIC，24） | 15.40mm × 7.50mm | |
| NS（SOP，24） | 15.00mm × 5.30mm | |
| PW（TSSOP，24） | 7.80mm × 4.40mm |
(1) 如需了解可用封裝，請參閱數據表末尾的可訂購產品附錄。

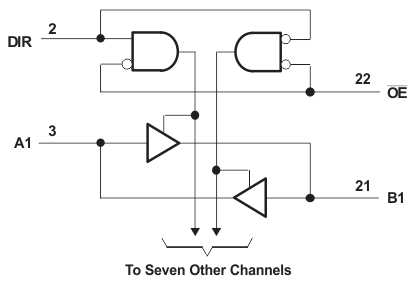

邏輯圖（正邏輯）
