ZHCSSW0 August 2023 SN74LV595B-EP
PRODUCTION DATA
3 說明
SN74LV595B-EP 包含一個可對 8 位 D 類存儲寄存器進行饋送的 8 位串行輸入、并行輸出移位寄存器。存儲寄存器具有并行三態輸出。移位寄存器和存儲寄存器分別有單獨的時鐘。移位寄存器具有一個直接覆蓋清零 (SRCLR) 輸入以及用于級聯結構的串行 (SER) 輸入和串行輸出。當輸出使能端 (OE) 輸入為高電平時，所有輸出（QH' 除外）處于高阻抗狀態。
該器件完全符合使用 Ioff 的部分斷電應用的規范要求。Ioff 電路禁用輸出，從而可防止其斷電時破壞性電流從該器件回流。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

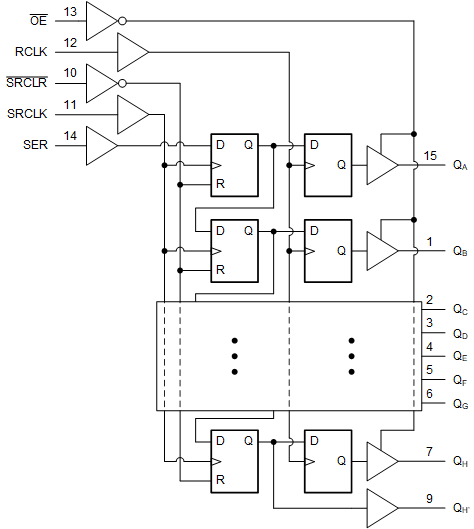

邏輯圖（正邏輯）
