3 說明
'LV573A 器件為八路透明 D 類鎖存器，可在 2V 至 5.5V VCC 下運行。
封裝信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN74LV573A | NS（SO，20） | 12.6 mm × 5.3 mm |
| DW（SOIC，20） | 12.8mm × 7.5mm | |
| DB（SSOP，20） | 7.2 mm × 5.3 mm | |
| PW（TSSOP，20） | 6.5mm × 4.4mm | |
| DGV（TVSOP，20） | 5mm × 4.4mm | |
| RGY（VQFN，20） | 4.5mm × 3.5mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
連接至其他七個通道
連接至其他七個通道

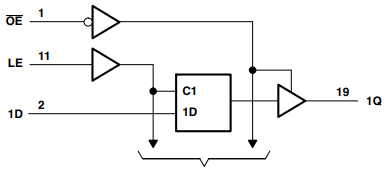

邏輯圖（正邏輯）. 連接至其他七個通道
邏輯圖（正邏輯）. 連接至其他七個通道
