ZHCSUL5 January 2024 SN74LV4T125-EP
PRODUCTION DATA
3 說明
SN74LV4T125-EP 包含四個具有三態輸出的獨立緩沖器且支持擴展電壓運行，可實現電平轉換。每個緩沖器以正邏輯執行布爾函數 Y = A。通過對 OE 引腳施加高電平，可以將輸出置于高阻態 (Hi-Z)。輸出電平以電源電壓 (VCC) 為基準，并支持 1.8V、2.5V、3.3V 和 5V CMOS 電平。
該輸入經設計，具有較低閾值電路，支持較低電壓 CMOS 輸入的升壓轉換（例如 1.2V 輸入轉換為 1.8V 輸出或 1.8V 輸入轉換為 3.3V 輸出）。此外，5V 容限輸入引腳可實現降壓轉換（例如 3.3V 轉 2.5V 輸出）。
(1) 請參閱其他產品選擇
(2) 有關更多信息，請參閱 節 12。
(3) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(4) 封裝尺寸（長 × 寬）為標稱值，不包括引腳。

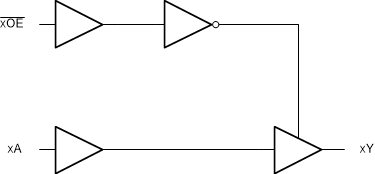

簡化邏輯圖（正邏輯）
