3 說明
SN74LV4T00-EP 包含四個具有施密特觸發輸入的獨立雙輸入與非門。每個邏輯門以正邏輯執行布爾函數 Y = A ● B。輸出電平以電源電壓 (VCC) 為基準，并且支持 1.8V、2.5V、3.3V 和 5V CMOS 電平。
該輸入經設計，具有較低閾值電路，支持較低電壓 CMOS 輸入的升壓轉換（例如 1.2V 輸入轉換為 1.8V 輸出或 1.8V 輸入轉換為 3.3V 輸出）。此外，5V 容限輸入引腳可實現降壓轉換（例如 3.3V 轉 2.5V 輸出）。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 封裝尺寸（標稱值）(3) |
|---|---|---|---|
| SN74LV4T00-EP | PW（TSSOP，14） | 5.00mm x 6.40mm | 5.00mm × 4.40mm |
(1) 有關詳細信息，請參閱 節 13。
(2) 封裝尺寸（長 x 寬）為標稱值，并包括引腳（如適用）
(3) 封裝尺寸（長 × 寬）為標稱值，不包括引腳。

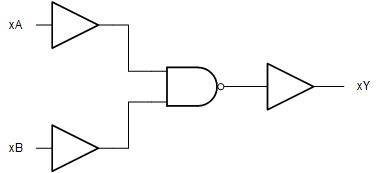

簡化邏輯圖（正邏輯）
