ZHCSRA4L May 1998 – March 2023 SN74LV374A
PRODMIX
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
-
6 Specifications
- 6.1 Absolute Maximum Ratings
- 6.2 ESD Ratings
- 6.3 Recommended Operating Conditions
- 6.4 Thermal Information
- 6.5 Electrical Characteristics
- 6.6 Switching Characteristics, VCC = 2.5 V ± 0.2 V
- 6.7 Switching Characteristics, VCC = 3.3 V ± 0.3 V
- 6.8 Switching Characteristics, VCC = 5 V ± 0.5 V
- 6.9 Timing Requirements
- 6.10 Noise Characteristics
- 6.11 Operating Characteristics, TA = 25°C
- 6.12 Typical Characteristics
- 7 Parameter Measurement Information
- 8 Detailed Description
- 9 Application and Implementation
- 10Device and Documentation Support
- 11Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DB|20
- NS|20
- PW|20
- DW|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
SN74LV374A 器件是八路邊沿觸發 D 類觸發器，旨在于 2V 至 5.5V VCC 下運行。
封裝信息
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN74LV374A | DB（SSOP，20） | 7.20mm × 5.30mm |
| DW（SOIC，20） | 12.80mm × 7.50mm | |
| NS（SO，20） | 12.60mm × 5.30mm | |
| PW（TSSOP，20） | 6.50mm × 4.40mm |
所示引腳編號用于 DB、DW、NS、PW 和 RGY 封裝。

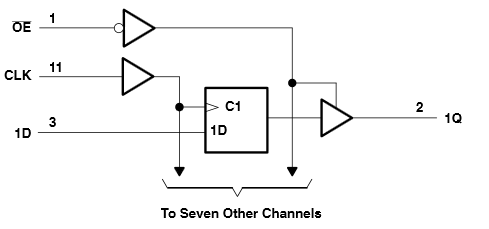

邏輯圖（正邏輯）
