2 說明
LV221A 器件是專為 2V 至 5.5V VCC 運行所設計的雙通道多諧振蕩器。每個多諧振蕩器都有一個負轉換觸發（A）輸入與一個正轉換觸發（B）輸入，每個輸入均可用作抑制輸入。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 本體尺寸(3) |
|---|---|---|---|
| SN74LV221A | DB（SSOP，16） | 6.2mm × 7.8mm | 6.2mm × 5.3mm |
| DGV（TVSOP，16） | 3.6mm × 6.4mm | 3.6mm × 4.4mm | |
| PW（TSSOP，16） | 5.00mm × 6.4mm | 5.00mm × 4.40mm | |
| NS（SOP，16） | 10.2mm × 7.8mm | 10.3mm × 5.30mm | |
| D（SOIC，16） | 9.9mm × 6mm | 9.9mm × 3.90mm |
(1) 如需了解更多信息，請參閱機械、封裝和可訂購信息。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 本體尺寸（長 × 寬）為標稱值，不包括引腳。

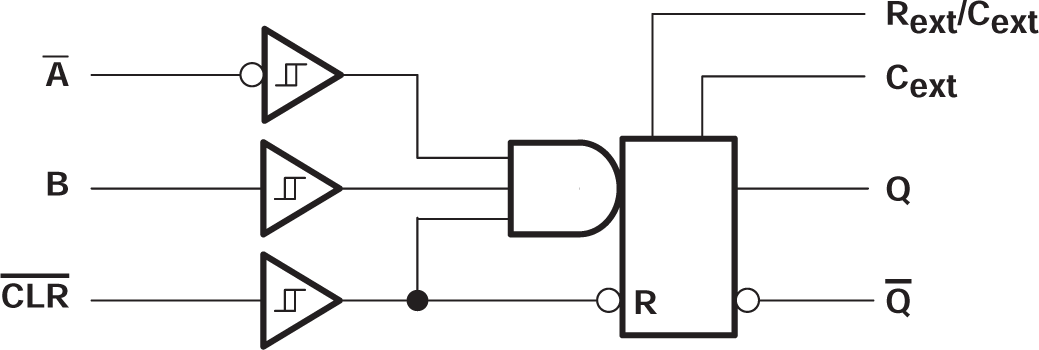

每個多諧振蕩器的邏輯圖（正邏輯）
