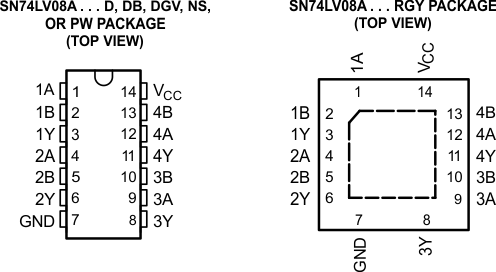

4 引腳配置和功能
表 4-1 引腳功能
| 引腳 | 類型(1) | 說明 | ||
|---|---|---|---|---|
| 名稱 | SN74LV08A | |||
| D、DB、DGV、 NS、PW、RGY |
||||
| 1A | 1 | I | 1A 輸入 | |
| 1B | 2 | I | 1B 輸入 | |
| 1Y | 3 | O | 1Y 輸出 | |
| 2A | 4 | I | 2A 輸入 | |
| 2B | 5 | I | 2B 輸入 | |
| 2Y | 6 | O | 2Y 輸出 | |
| 3Y | 8 | O | 3Y 輸出 | |
| 3A | 9 | I | 3A 輸入 | |
| 3B | 10 | I | 3B 輸入 | |
| 4Y | 11 | O | 4Y 輸出 | |
| 4A | 12 | I | 4A 輸入 | |
| 4B | 13 | I | 4B 輸入 | |
| GND | 7 | — | 接地引腳 | |
| VCC | 14 | — | 電源引腳 | |
(1) 信號類型：I = 輸入，O = 輸出，I/O = 輸入或輸出。
