3 說明
SN74HCT595 器件包含對 8 位 D 類存儲寄存器進行饋送的 8 位串行輸入、并行輸出移位寄存器。存儲寄存器具有并行三態輸出。移位寄存器和存儲寄存器分別有單獨的時鐘。移位寄存器具有一個直接覆蓋清零 (SRCLR) 的串行 (SER) 輸入和一個串行輸出 (QH')，以用于級聯。當輸出使能端 (OE) 輸入為高電平時，存儲寄存器輸出處于高阻抗狀態。內部寄存器數據和串行輸出 (QH') 不受 OE 端輸入的影響。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN74HCT595PW | TSSOP (16) | 5.00mm × 4.40mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

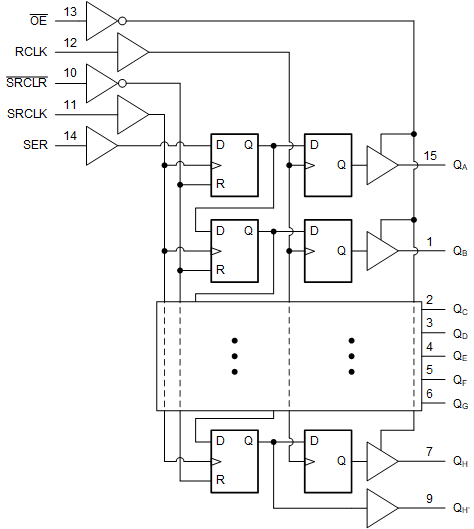

邏輯圖（正邏輯）
