ZHCSPV6E March 1984 – February 2022 SN54HCT374 , SN74HCT374
PRODUCTION DATA
- 1 特性
- 2 說明
- 3 Revision History
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Power Supply Recommendations
- 9 Layout
- 10Device and Documentation Support
- 11Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DB|20
- NS|20
- N|20
- DW|20
- PW|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
2 說明
這些 8 位觸發器具有專門設計用于驅動高電容或相對低阻抗負載的三態輸出。它們尤其適用于實現緩沖寄存器、I/O 端口、雙向總線驅動器和工作寄存器。
’HCT374 器件的八個觸發器是邊沿觸發式 D 型觸發器。在時鐘 (CLK) 輸入發生正跳變時，Q 輸出被設置為在數據 (D) 輸入端設置的邏輯電平。
輸出使能 (OE) 輸入將八個輸出置于正常邏輯狀態（高或低邏輯電平）或高阻抗?fàn)顟B(tài)。在高阻抗?fàn)顟B(tài)下，輸出既不對總線施加大量負載，也不顯著驅動總線。高阻抗?fàn)顟B(tài)和增加的驅動在沒有接口或上拉元件的情況下提供了驅動總線的能力。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN74HCT374DW | SOIC (20) | 12.80mm × 7.50mm |
| SN74HCT374DB | SSOP (20) | 7.20mm × 5.30mm |
| SN74HCT374N | PDIP (20) | 25.40mm × 6.35mm |
| SN74HCT374NS | SO (20) | 15.00mm × 5.30mm |
| SN74HCT374PW | TSSOP (20) | 6.50mm × 4.40mm |
| SN54HCT374J | CDIP (20) | 26.92mm × 6.92mm |
| SNJ54HCT374FK | LCCC (20) | 8.89mm × 8.45mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

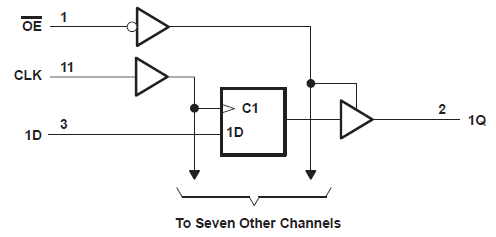

功能方框圖
