ZHCSPF8G March 1984 – July 2022 SN54HCT373 , SN74HCT373
PRODUCTION DATA
- 1 特性
- 2 說明
- 3 Revision History
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Power Supply Recommendations
- 9 Layout
- 10Device and Documentation Support
- 11Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- NS|20
- N|20
- DW|20
- PW|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
2 說明
這些 8 位鎖存器具有專門設計用于驅動高電容或相對低阻抗負載的三態輸出。它們特別適合用于實現緩沖寄存器、I/O 端口、雙向總線驅動器和工作寄存器。
HCT373 器件的 8 個鎖存器是透明 D 類鎖存器。在鎖存使能 (LE) 輸入為高電平時，Q 輸出將跟隨數據 (D) 輸出。當 LE 為低電平時，Q 輸出被鎖存在 D 輸入上設置的電平上。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN74HCT373DW | SOIC (20) | 12.80mm × 7.50mm |
| SN74HCT373N | PDIP (20) | 25.40mm × 6.35mm |
| SN74HCT373NSR | SO (20) | 15.00mm × 5.30mm |
| SN74HCT373PW | TSSOP (20) | 6.50mm × 4.40mm |
| SN54HCT373J | CDIP (20) | 26.92mm × 6.92mm |
| SNJ54HCT373FK | LCCC (20) | 8.89mm × 8.45mm |
| SNJ54HCT373W | CFP (20) | 13.72mm × 6.92mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

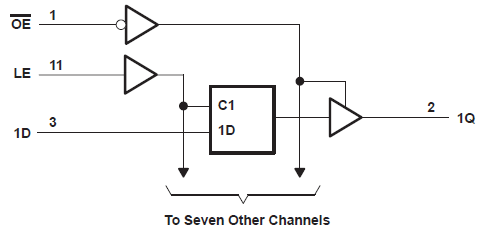

功能方框圖
