ZHCSQK3I March 2003 – February 2025 SN54HCT244 , SN74HCT244
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Pin Configuration and Functions
-
5 Specifications
- 5.1 Absolute Maximum Ratings
- 5.2 ESD Ratings
- 5.3 Recommended Operating Conditions
- 5.4 Thermal Information
- 5.5 Electrical Characteristics - SN54HCT244
- 5.6 Electrical Characteristics - SN74HCT244
- 5.7 Switching Characteristics: SN54HCT244
- 5.8 Switching Characteristics: SN74HCT244
- 5.9 Operating Characteristics
- 5.10 Typical Characteristics
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Application and Implementation
- 9 Device and Documentation Support
- 10Revision History
- 11Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DB|20
- NS|20
- N|20
- DW|20
- PW|20
- DGS|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
這些八路緩沖器和線路驅動器專門設計用于提高三態存儲器地址驅動器、時鐘驅動器以及總線導向接收器和發送器的性能和密度。SNx4HCT244 器件配備兩個具有獨立輸出使能 (OE) 輸入的 4 位緩沖器或驅動器。當 OE 為低電平時，該器件將來自 A 輸入的同相數據傳遞到 Y 輸出。當 OE 為高電平時，輸出處于高阻態。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 本體尺寸(3) |
|---|---|---|---|
| SN74HCT244 | DB（SSOP，20） | 7.2mm × 7.8mm | 7.2mm × 5.3mm |
| DW（SOIC，20） | 12.80mm × 10.3mm | 12.8mm × 7.5mm | |
| N（PDIP，20） | 24.33mm x 9.4mm | 24.33mm × 6.35mm | |
| NS（SOP，20） | 12.6mm × 7.8mm | 12.6mm × 5.3mm | |
| PW（TSSOP，20） | 6.5mm × 6.4mm | 6.5mm × 4.4mm | |
| DGS（VSSOP，20） | 5.1mm × 3mm | 5.1mm × 4.9mm | |
| SN54HCT244 | J（CDIP，20） | 24.2mm x 7.62mm | 24.2mm x 7.62mm |
| FK（LCCC，20） | 8.89mm × 8.89mm | 8.89mm × 8.89mm |
(1) 如需了解更多信息，請參閱機械、封裝和可訂購信息。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 本體尺寸（長 × 寬）為標稱值，不包括引腳。

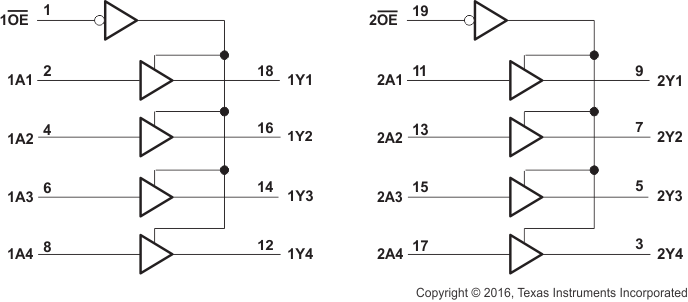

邏輯圖（正邏輯）
