ZHCSKI5D November 2019 – December 2021 SN74HCS74
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Parameter Measurement Information
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12Device and Documentation Support
- 13Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- BQA|14
訂購信息
3 說明
該器件包含兩個獨立的 D 型正緣觸發觸發器。所有輸入均包括施密特觸發，可實現慢速或高噪聲輸入信號。將預設 (PRE) 輸入設為低電平，會輸出高電平。將清零 (CLR) 輸入設為低電平，會重新輸出低電平。預設和清零功能是異步的，并且不依賴于其他輸入的電平。當 PRE 和 CLR 處于非活動狀態（高電平）時，數據 (D) 輸入處滿足設置時間要求的數據將傳輸?shù)綍r(shí)鐘 (CLK) 脈沖正向緣上的輸出（Q，Q）處。時鐘觸發在一定電壓電平下發生，并且不與輸入 (CLK) 信號的上升時間直接相關。經過保持時間間隔后，可以更改數據 (D) 輸入處的數據而不影響輸出（Q，Q）處的電平。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN74HCS74PW | TSSOP (14) | 5.00mm × 4.40mm |
| SN74HCS74D | SOIC (14) | 8.70mm × 3.90mm |
| SN74HCS74BQA | WQFN (14) | 3.00mm × 2.50mm |
| SN74HCS74DYY | SOT-23-THIN (14) | 2.00 mm x 4.20 mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

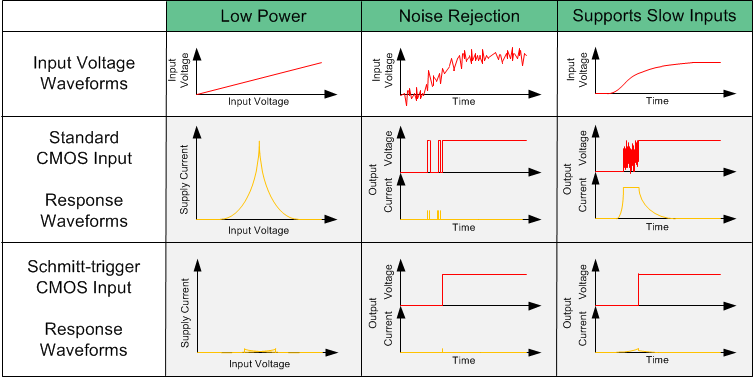

施密特觸發輸入的優勢
