3 說明
SN74HCS594-Q1 器件包含一個可對 8 位 D 類存儲寄存器進行饋送的 8 位串行輸入、并行輸出移位寄存器。所有輸入均包括施密特觸發，因此消除了由邊沿變化緩慢或高噪聲輸入信號導致的任何錯誤數據輸出。存儲寄存器具有并行輸出。移位寄存器和存儲寄存器有單獨的時鐘和直接覆蓋清零（SRCLR、RCLR）輸入，以及用于級聯結構的串行輸出 (QH')。
移位寄存器 (SRCLK) 和存儲寄存器 (RCLK) 的時鐘均為正邊沿觸發。如果將兩個時鐘連接在一起，則移位寄存器比存儲寄存器早一個脈沖。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 封裝尺寸（標稱值）(3) |
|---|---|---|---|
| SN74HCS594-Q1 | PW（TSSOP，16） | 5mm × 6.4mm | 5mm × 4.4mm |
| D（SOIC，16） | 9.9mm × 6mm | 9.9mm × 3.9mm | |
| BQB（WQFN，16） | 3.5mm × 2.5mm | 3.5mm × 2.5mm | |
| DYY（SOT-23-THN，16） | 4.2mm × 2mm | 4.2mm × 2mm | |
| WBQB（WQFN、16） | 3.6mm × 2.6mm | 3.6mm × 2.6mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 x 寬）為標稱值，并包括引腳（如適用）
(3) 封裝尺寸（長 x 寬）為標稱值，不包括引腳。

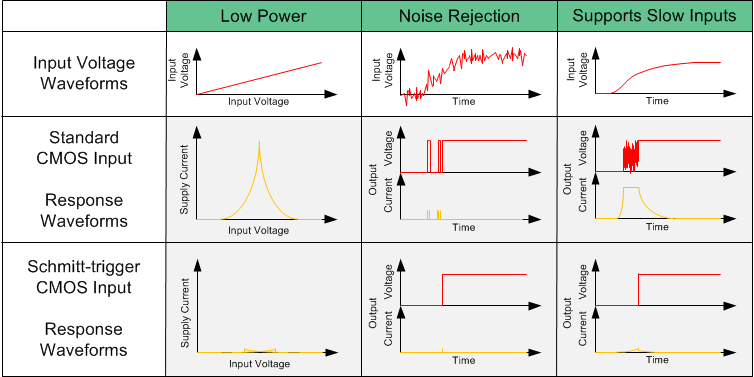

施密特觸發輸入的優勢
