6 參數測量信息
圖 6-1 負載電路

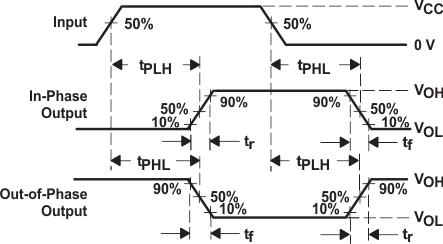

圖 6-2 傳播延遲和輸出轉換時間
圖 6-3 輸入上升和下降時間

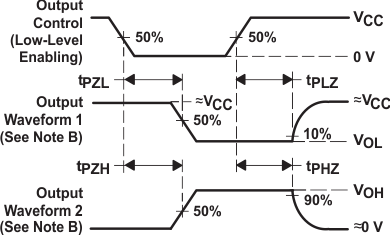

圖 6-4 三態輸出的啟用和禁用時間
注： 注意：
A. CL 包括探頭和測試夾具電容。
B. 波形 1 用于具有內部條件的輸出，使得輸出為低電平，除非被輸出控制禁用。波形 2 用于具有內部條件的輸出，使得輸出為高電平，除非被輸出控制禁用。
C. 任意選擇波形之間的相位關系。所有輸入脈沖均由具有以下特性的發生器提供：PRR ≤ 1MHz，ZO = 50Ω，tr = 6ns，tf = 6ns。
D. 一次測量一個輸出，每次測量進行一次輸入轉換。
E. tPLZ 和 tPHZ 與 tdis 一樣。
F. tPZL 和 tPZH 與 ten 一樣。
G. tPLH 和 tPHL 與 tpd 一樣。
表 6-1 開關信息表
| 參數 | RL | CL | S1 | S2 | |
|---|---|---|---|---|---|
| ten | tPZH | 1kΩ | 50pF 或 150pF | 開路 | 閉合 |
| tPZL | 1kΩ | 50pF 或 150pF | 閉合 | 開路 | |
| tdis | tPHZ | 1kΩ | 50pF | 開路 | 閉合 |
| tPLZ | 1kΩ | 50pF | 閉合 | 開路 | |
| tpd 或 tt | — | 50pF 或 150pF | 開路 | 開路 | |
