ZHCSPR6E January 1996 – May 2022 SN54HC241 , SN74HC241
PRODUCTION DATA
- 1 特性
- 2 說明
- 3 Revision History
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Power Supply Recommendations
- 9 Layout
- 10Device and Documentation Support
- 11Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- NS|20
- N|20
- DW|20
- PW|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
2 說明
這些八路緩沖器和線路驅動器專門設計用于提高三態(tài)存儲器地址驅動器、時鐘驅動器以及總線導向接收器和發(fā)送器的性能和密度?！疕C241 器件可配置為兩個具有獨立輸出使能（1OE 和 2OE）輸入的 4 位緩沖器/驅動器。當 1OE 為低電平或 2OE 為高電平時，該器件將來自 A 輸入的同相數據傳遞到 Y 輸出。當 1OE 為高電平或 2OE 為低電平時，相應緩沖器/驅動器的輸出處于高阻抗狀態(tài)。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN74HC241DW | SOIC (20) | 12.80mm × 7.50mm |
| SN74HC241N | PDIP (20) | 25.40mm × 6.35mm |
| SN74HC241NSR | SO (20) | 15.00mm × 5.30mm |
| SN74HC241PW | TSSOP (20) | 6.50mm × 4.40mm |
| SN54HC241J | CDIP (20) | 26.92mm × 6.92mm |
| SNJ54HC241FK | LCCC (20) | 8.89mm × 8.45mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

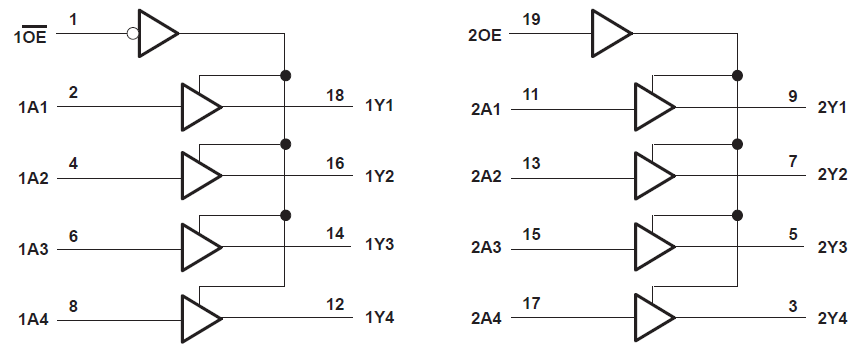

功能方框圖
