3 說明
SN74CBTU4411 器件是一種具備低導通狀態電阻 (ron) 的高帶寬 SSTL_18 兼容型 FET 多路復用器/多路信號分離器。此器件借助內部電荷泵提高通道晶體管的柵極電壓，提供平緩的低 ron。平緩的低 ron 可實現最短傳播延遲，并且支持數據輸入/輸出 (I/O) 端口的軌到軌信號傳輸。該器件還具有非常低的數據 I/O 電容，以更大限度地減少數據總線上的容性負載和信號失真。通道間匹配的 ron 和 I/O 電容會產生極低的差分和上升沿/下降沿偏移。得益于此，該器件可在 DDR-II 應用中表現出卓越性能。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸 |
|---|---|---|
| SN74CBTU4411ZST | NFBGA (72) | 7.00mm × 7.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
適用于端口 H0 到 H9
適用于端口 D0 到 D9
r3 + ron (M3) = 400?（典型值）。
EN 是應用于開關的內部啟用信號。

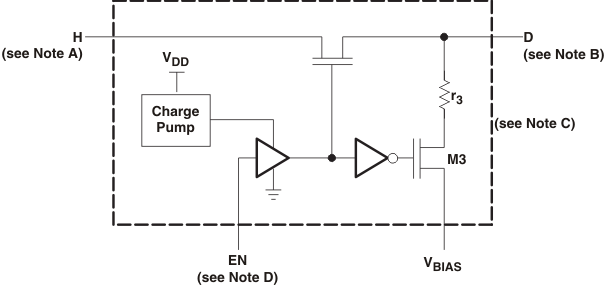

每個 FET 開關 (SW1) 的簡化版原理圖
EN_DQS1、EN_DQS2、EN1 和 EN2 是應用于開關的內部啟用信號。
r4 + ron (M4) = 1k?（典型值）。
r5 + ron (M5) = 400?（典型值）。
r6 + ron (M6) = 2.3k?（典型值）。
每個 FET 開關 (SW2) 的簡化版原理圖
