3 說明
SN74AXC8T245-Q1符合 AEC-Q100 標準的器件是一款 8 位同相總線收發器，可用于解決在最新電壓節點（0.7V、0.8V 和 0.9V）上運行的器件與在業界通用電壓節點（1.8V、2.5V 和 3.3V）上運行的器件之間的電壓電平不匹配問題。
該器件通過兩條獨立電源軌（VCCA 和 VCCB）運行，運行電壓可低至 0.65V。數據引腳 A1 至 A8 設計用于跟蹤 VCCA，后者接受 0.65V 至 3.6V 的任何電源電壓。數據引腳 B1 至 B8 設計用于跟蹤 VCCB，后者接受 0.65V 至 3.6V 的任何電源電壓。
SN74AXC8T245-Q1 器件旨在實現數據總線間的異步通信。根據方向控制輸入（DIR1 和 DIR2）的邏輯電平，此器件將數據從 A 總線傳輸至 B 總線，或者將數據從 B 總線傳輸至 A 總線。輸出使能 (OE) 輸入可用于禁用輸出，從而有效隔離總線。
SN74AXC8T245-Q1 器件旨在使控制引腳（DIR 和 OE）以 VCCA 為基準。
該器件專用于使用 Ioff 的局部斷電應用。當器件斷電時，Ioff 電路將會禁用輸出。這會抑制電流反流到器件中，從而防止損壞器件。
VCC 隔離功能旨在確保當任一 VCC 輸入電源低于 100mV 時，所有電平轉換器輸出都將禁用并處于高阻抗?fàn)顟B(tài)。
要在上電或斷電期間將電平轉換器 I/O 置于高阻抗?fàn)顟B(tài)，請通過一個上拉電阻器將 OE 連接至 VCCA；該電阻器的最小值由驅動器的電流灌入能力決定。
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| SN74AXC8T245-Q1 | PW（TSSOP，24） | 7.8mm x 6.4mm |
| RHL（VQFN，24） | 5.5mm x 3.5mm | |
| RGY（VQFN，24） | 5.5mm x 3.5mm |

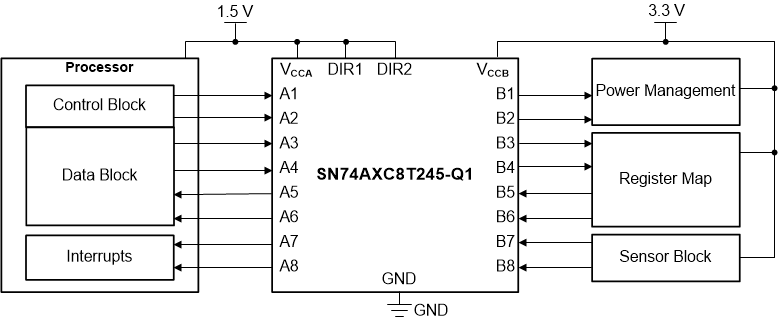

典型應用原理圖
