6 參數測量信息
除非另有說明，否則所有輸入脈沖由具有以下特性的發生器提供：
- f = 1MHz
- Z0 = 50Ω
- dv/dt ≤ 1ns/V
A. CL 包括探頭和夾具電容。
圖 6-1 負載電路
A. 輸入被驅動至有效邏輯低電平條件下的輸出波形。
B. 輸入被驅動至有效邏輯高電平條件下的輸出波形。
圖 6-2 負載電路條件

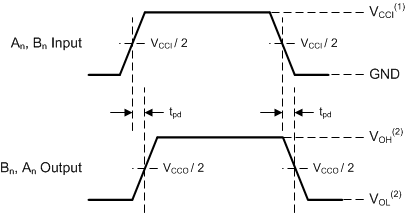

A. VCCI 是與輸入端口相關的電源引腳。
B. VOH 和 VOL 是在指定 RL、CL 和 S1 下出現的典型輸出電壓電平。
圖 6-3 傳播延遲
A. 輸入被驅動至有效邏輯低電平條件下的輸出波形。
B. 輸入被驅動至有效邏輯高電平條件下的輸出波形。
C. VCCO 是與輸出端口相關的電源引腳。
D. VOH 和 VOL 是在指定 RL、CL 和 S1 下出現的典型輸出電壓電平。
圖 6-4 啟用時間和禁用時間
