3 說明

這款 4 位同相總線收發器使用兩個獨立的可配置電源軌。A 端口旨在跟蹤 V_CCA。V_CCA 可接受 1.2V 至 3.6V 的任何電源電壓。B 端口旨在用于跟蹤 V_CCB。V_CCB 可接受 1.2V 至 3.6V 的
任何電源電壓。SN74AVC4T245-Q1 經過優化，可在 V_CCA/V_CCB 設置為 1.4V 至 3.6V 的范圍內正常運行。該器件可在 V_CCA/V_CCB 低至 1.2V 的情況下正常運行，因此可在 1.2V、1.5V、1.8V、2.5V 和 3.3V 電壓節點之間進行通用的低電壓雙向轉換。

SN74AVC4T245-Q1 旨在實現兩條數據總線間的異步通信。方向控制 (DIR) 輸入和輸出使能 (OE) 輸入的邏輯電平激活 B 端口輸出或者 A 端口輸出，或者將兩個輸出端口都置于高阻抗模式。當 B 端口輸出被激活時，此器件將數據從 A 總線發送到 B 總線，而當 A 端口輸出被激活時，此器件將數據從 B 總線發送到 A 總線。A 端口和 B 端口上的輸入電路一直處于激活狀態并且必須施加一個邏輯高或低電平，從而防止過大的 I_CC 和 I_CCZ。

SN74AVC4T245-Q1 的設計方式?jīng)Q定了控制引腳（1DIR、2DIR、1 OE 和 2 OE）由 V_CCA 供電。

該器件專用于使用 I_off 的局部斷電應用。I_off 電路可禁用輸出，以防在器件斷電時電流回流對器件造成損壞。

V_CC 隔離特性可在任何一個 V_CC 輸入接地的情況下，將兩個端口均置于高阻抗?fàn)顟B(tài)。

要在上電或斷電期間將器件置于高阻抗?fàn)顟B(tài)，應通過一個上拉電阻器將 OE 連接至 V_CC；該電阻器的最小值由驅動器的電流灌入能力決定。

封裝信息

器件型號	封裝⁽¹⁾	封裝尺寸⁽²⁾
SN74AVC4T245-Q1	RGY（VQFN，16）	4mm x 3.5mm
	PW（TSSOP，16）	5mm x 6.4mm
	BQB（WQFN，16）	3.5mm x 2.5mm
	DYY（SOT，16）	4.2mm x 2mm

(1) 有關更多信息，請參閱節 11

(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

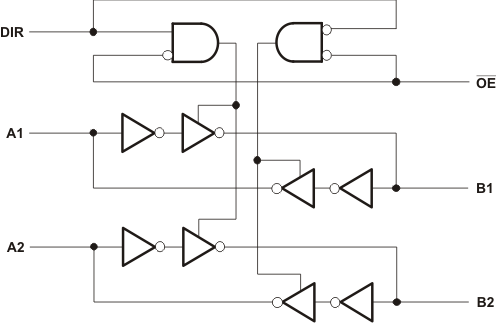

SN74AVC4T245-Q1 半側邏輯圖（正邏輯）：
