8.2.2 雙向邏輯電平轉換應用

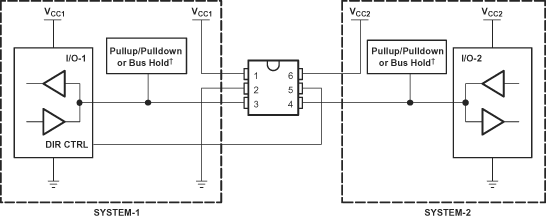

圖 8-3 展示了 SN74AVC1T45-Q1 用于雙向邏輯電平轉換應用。由于 SN74AVC1T45-Q1 沒有輸出使能 (OE) 引腳，因此系統設計人員在改變方向時應采取預防措施，避免 SYSTEM-1 和 SYSTEM-2 之間發生總線爭用。
圖 8-3 雙向邏輯電平轉換應用下表展示了 SYSTEM-1 到 SYSTEM-2，然后從 SYSTEM-2 到 SYSTEM-1 的數據傳輸。
表 8-2 數據傳輸：SYSTEM-1 和 SYSTEM-2
| 狀態 | 方向控制 | I/O-1 | I/O-2 | 說明 |
|---|---|---|---|---|
| 1 | H | 輸出 | 輸入 | 將 SYSTEM-1 數據發送到 SYSTEM-2 |
| 2 | H | 高阻態 | 高阻態 | SYSTEM-2 已準備好向 SYSTEM-1 發送數據。I/O-1 和 I/O-2 被禁用?？偩€狀態取決于上拉或下拉。(1) |
| 3 | L | 高阻態 | 高阻態 | DIR 位被翻轉。I/O-1 和 I/O-2 仍被禁用。總線狀態取決于上拉或下拉。(1) |
| 4 | L | 輸入 | 輸出 | 將 SYSTEM-2 數據發送到 SYSTEM-1 |
(1) SYSTEM-1 和 SYSTEM-2 必須使用相同的條件，即同時上拉或同時下拉。
