3 說明
SN74AVC16T245-Q1 是一款采用兩個獨立可配置電源軌的 16 位同相總線收發器。SN74AVC16T245-Q1 經過優化，可在 VCCA 或 VCCB 設置為 1.4V 至 3.6V 范圍內時正常運行，也可在 VCCA 或 VCCB 低至 1.2V 的情況下正常運行。A 端口旨在跟蹤 VCCA，VCCA 電源電壓為 1.2V 至 3.6V。B 端口旨在跟蹤 VCCB，VCCB 電源電壓為 1.2V 至 3.6V。因此可在 1.2V、1.5V、1.8V、2.5V 和 3.3V 電壓節點之間進行通用的低電壓雙向轉換。
SN74AVC16T245-Q1 旨在實現數據總線間的異步通信。根據方向控制 (DIR) 輸入上的邏輯電平，此器件將數據從 A 總線發送至 B 總線，或者將數據從 B 總線發送至 A 總線。輸出使能 (OE) 輸入可用于禁用輸出，這樣可有效隔離總線。
器件信息
| 器件型號 | 封裝(1) | 本體尺寸（標稱值） |
|---|---|---|
| SN74AVC16T245-Q1 | TVSOP (48) | 9.70mm × 4.40mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

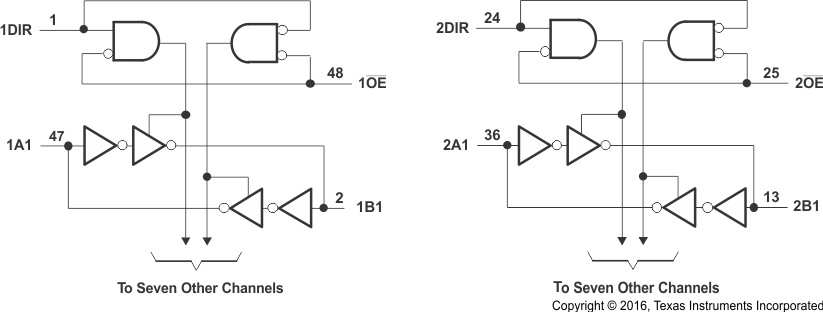

邏輯圖（正邏輯）
