ZHCSS51H June 1998 – July 2024 SN74AHCT174
PRODMIX
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Application and Implementation
- 9 Device and Documentation Support
- 10Revision History
- 11Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DB|16
- PW|16
- NS|16
- N|16
- D|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
這些正邊沿觸發式 D 類觸發器具有直接清零 (CLR) 輸入。
封裝信息
| 器件型號 | 封裝(1) | 封裝(2) | 本體尺寸(3) |
|---|---|---|---|
| SN74AHCT174 | D（SOIC，16） | 9.9mm × 6mm | 9.00mm × 3.90mm |
| DB（SSOP，16） | 6.2mm × 7.8mm | 6.2mm × 5.3mm | |
| N（PDIP，16） | 19.3mm × 9.4mm | 19.3mm × 6.35mm | |
| NS（SOP，16） | 10.2mm × 7.8mm | 10.2mm × 5.3mm | |
| PW（TSSOP，16） | 5mm × 6.4mm | 5.00mm × 4.40mm |
(1) 如需了解更多信息，請參閱機械、封裝和可訂購信息。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 本體尺寸（長 × 寬）為標稱值，不包括引腳。

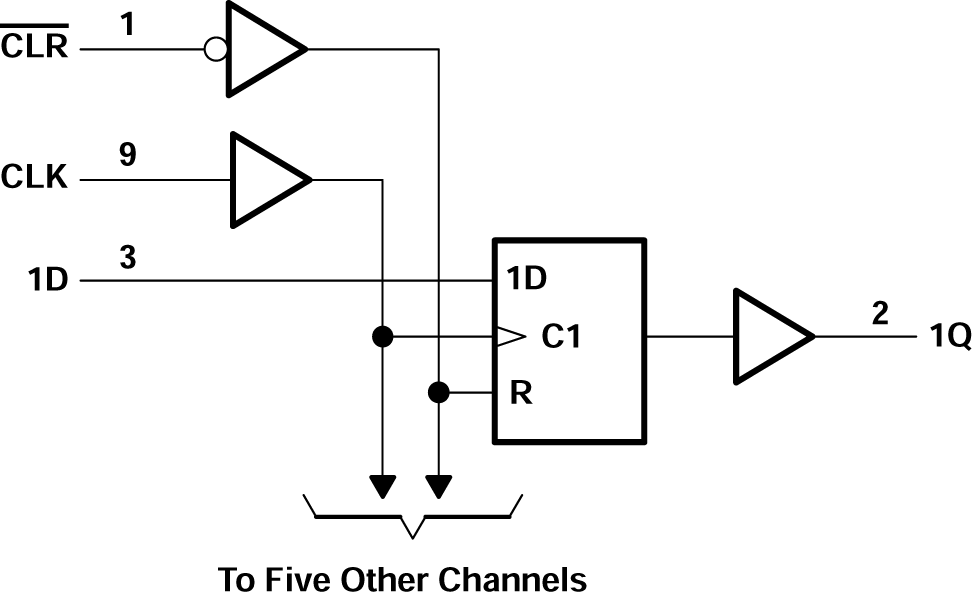

邏輯圖（正邏輯）
