ZHCSWS6J June 1997 – July 2024 SN54AHC273 , SN74AHC273
PRODUCTION DATA
封裝選項
請參考 PDF 數(shù)據表獲取器件具體的封裝圖。
機械數(shù)據 (封裝 | 引腳)
- DGV|20
- DB|20
- RKS|20
- NS|20
- N|20
- DW|20
- PW|20
- DGS|20
散熱焊盤機械數(shù)據 (封裝 | 引腳)
- RKS|20
訂購信息

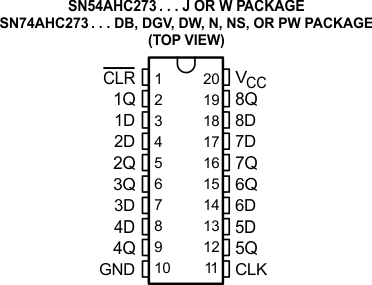

4 引腳配置和功能
| 引腳 | I/O | 說明 | |
|---|---|---|---|
| 編號 | 名稱 | ||
| 1 | CLR | I | 清零引腳 |
| 2 | 1Q | O | 1Q 輸出 |
| 3 | 1D | I | 1D 輸入 |
| 4 | 2D | I | 2D 輸入 |
| 5 | 2Q | O | 2Q 輸出 |
| 6 | 3Q | O | 3Q 輸出 |
| 7 | 3D | I | 3D 輸入 |
| 8 | 4D | I | 4D 輸入 |
| 9 | 4Q | O | 4Q 輸出 |
| 10 | GND | — | 接地引腳 |
| 11 | CLK | I | 時鐘管腳 |
| 12 | 5Q | O | 5Q 輸出 |
| 13 | 5D | I | 5D 輸入 |
| 14 | 6D | I | 6D 輸入 |
| 15 | 6Q | O | 6Q 輸出 |
| 16 | 7Q | O | 7Q 輸出 |
| 17 | 7D | I | 7D 輸入 |
| 18 | 8D | I | 8D 輸入 |
| 19 | 8Q | O | 8Q 輸出 |
| 20 | VCC | — | 電源引腳 |
