7.1.4 重新觸發數據

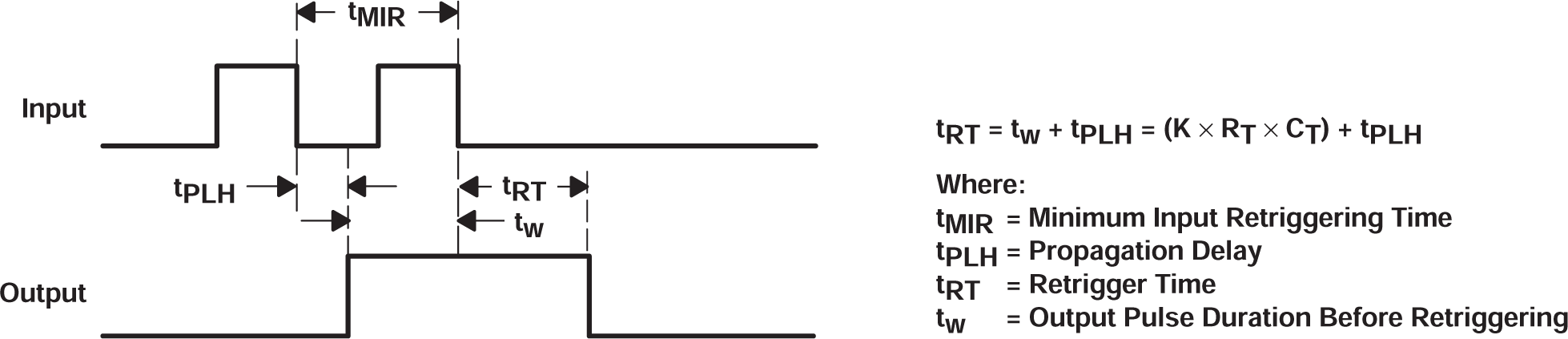

最小輸入重新觸發時間(tMIR)是重新觸發輸入之前初始信號之后所需的最短時間。在 tMIR 之后，器件會重新觸發輸出。從實驗中可知，若要重新觸發輸出脈沖，兩個相鄰的輸入信號應該是分開的 tMIR ，其中 tMIR = 0.30 × tw。重新觸發脈沖持續時間的計算方式如圖 7-2所示。

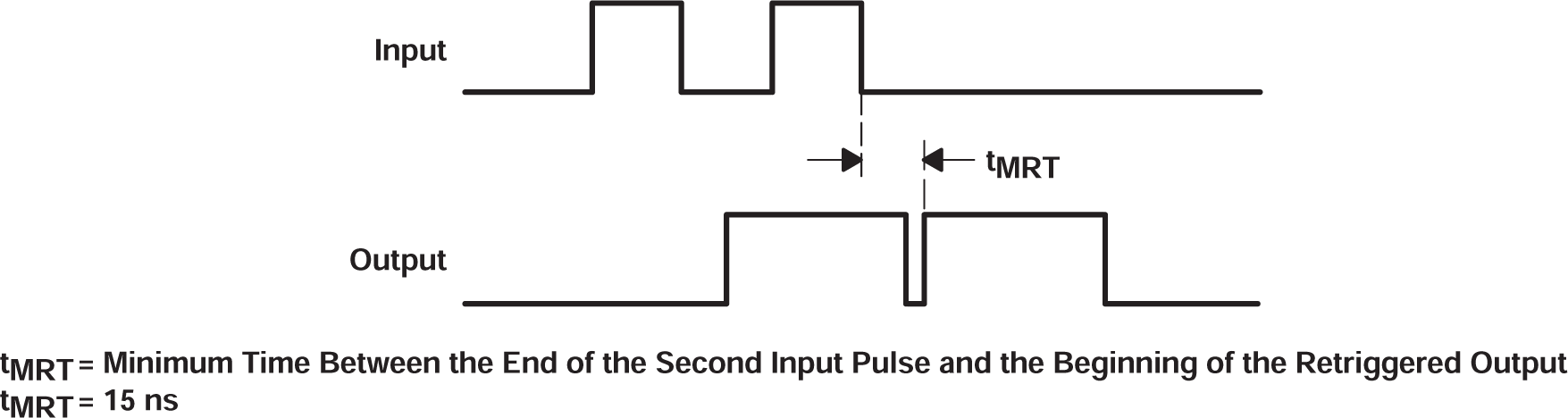

圖 7-2 重新觸發脈沖持續時間從輸入脈沖結束到重新觸發輸出開始的最小值應約為 15ns，以確保獲得一個已重新觸發的輸出（請參閱圖 7-3）。
圖 7-3 輸入/輸出要求

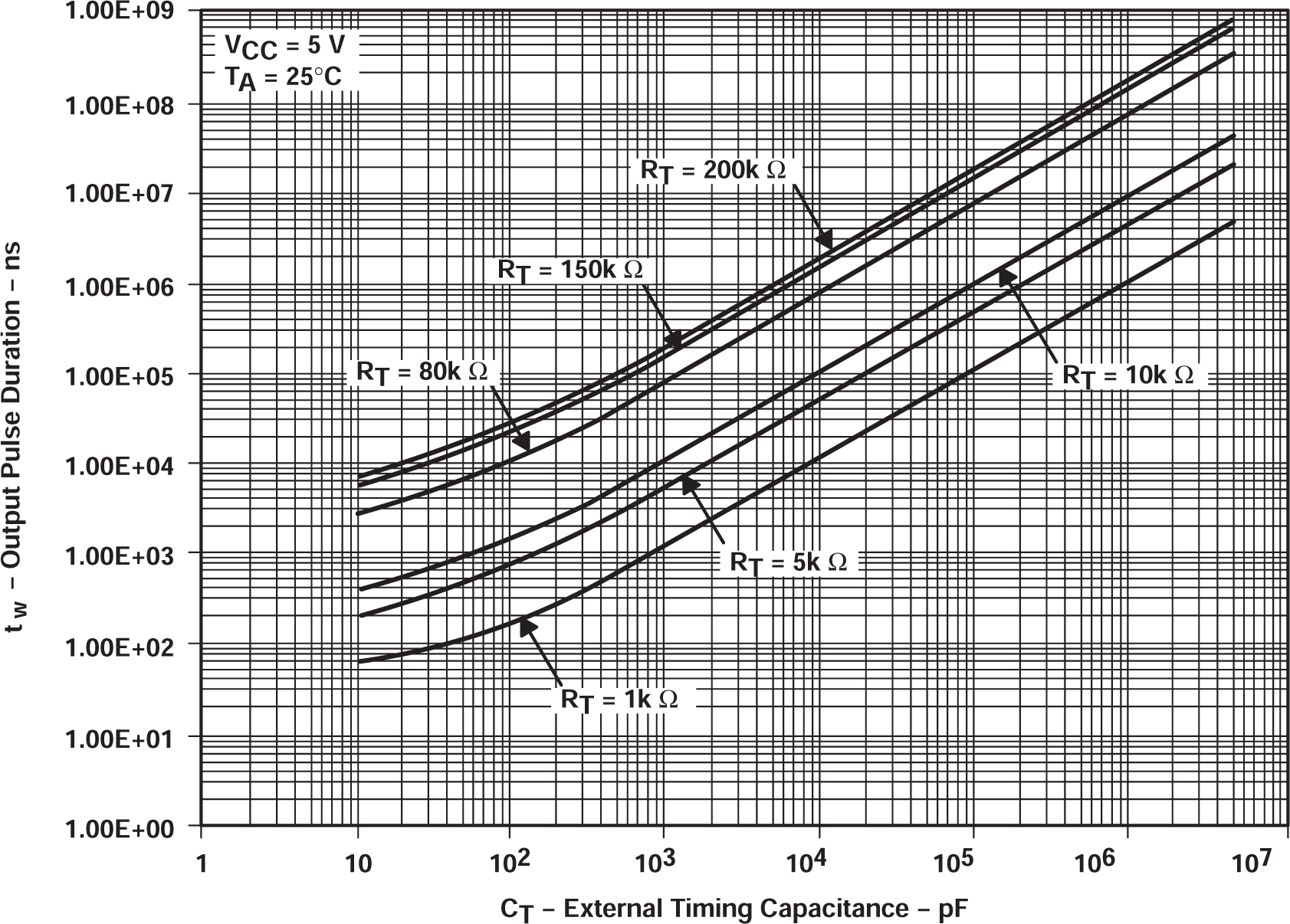

圖 7-4 輸出脈沖持續時間與外部時序電容的關系

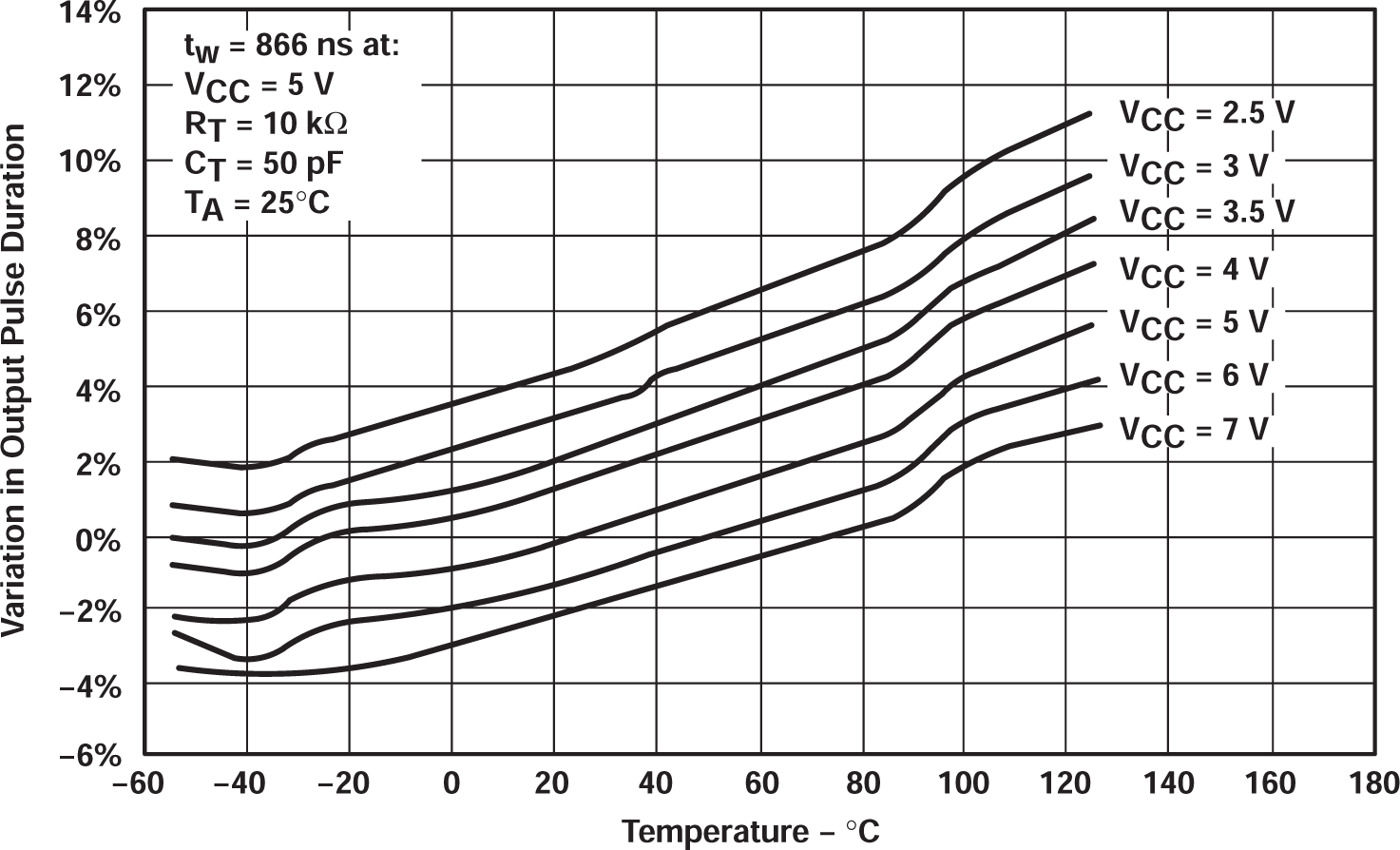

圖 7-5 輸出脈沖持續時間變化與溫度間的關系

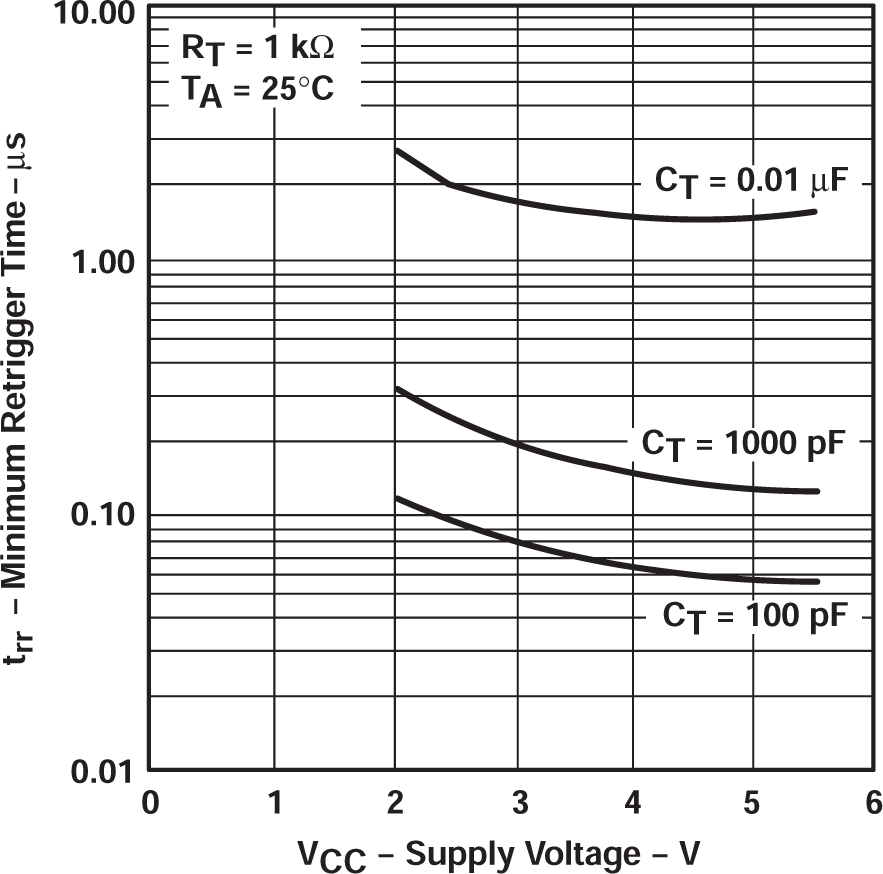

圖 7-6 最短觸發時間與 vCC 特性間的關系

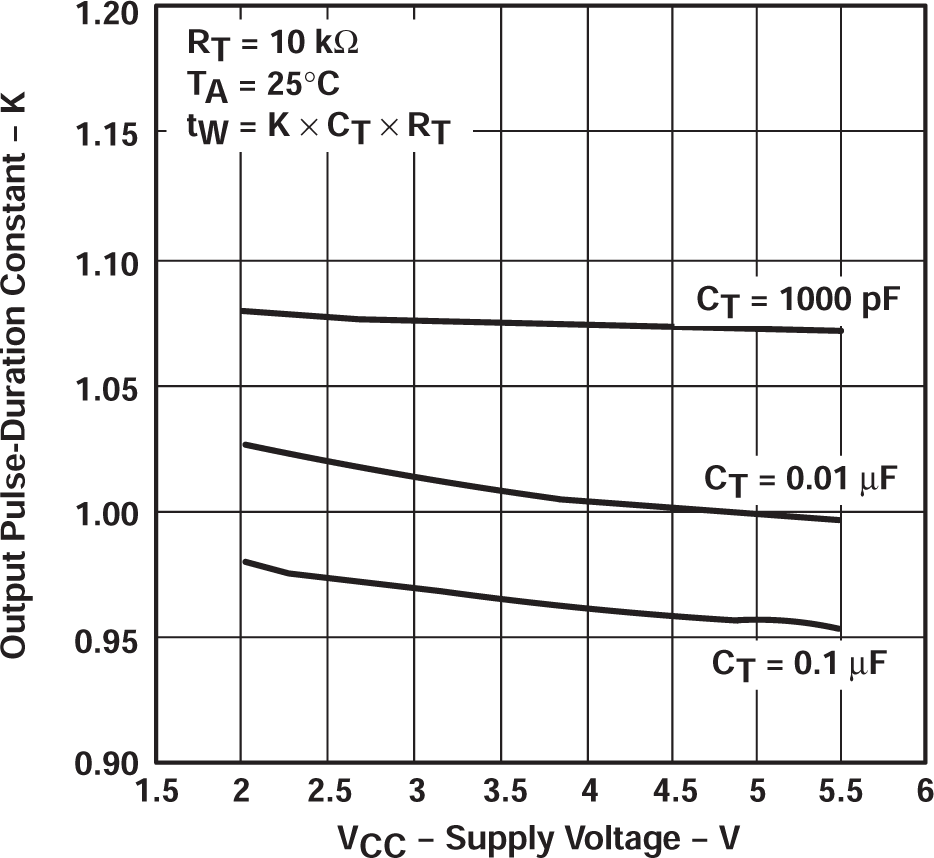

圖 7-7 輸出脈沖持續時間常數與電源電壓的關系

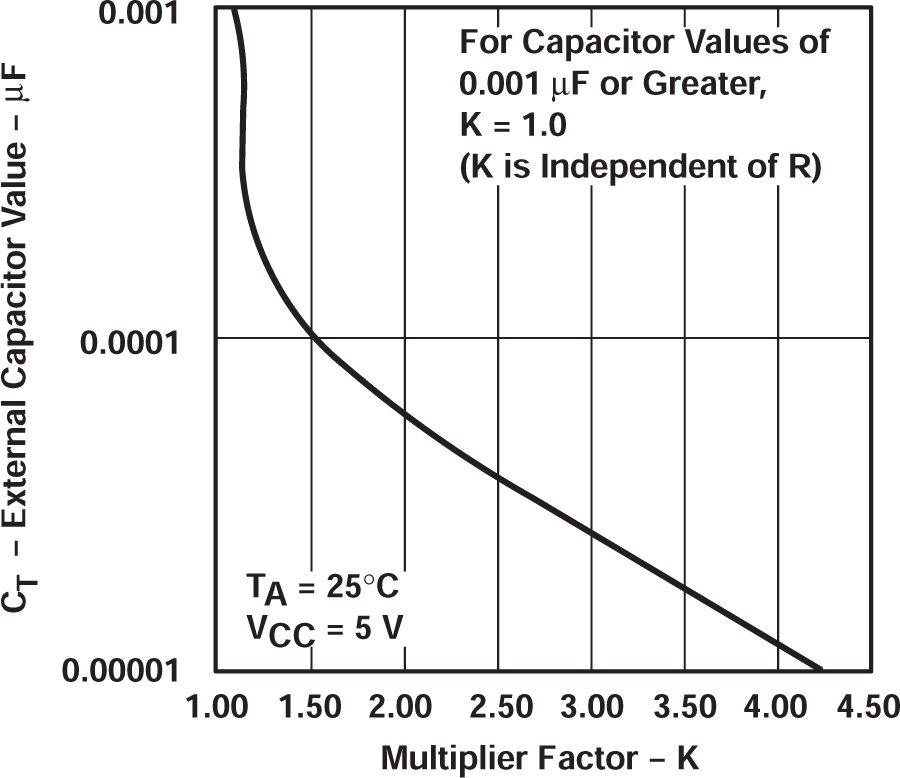

圖 7-8 外部電容與倍頻器系數之間的關系

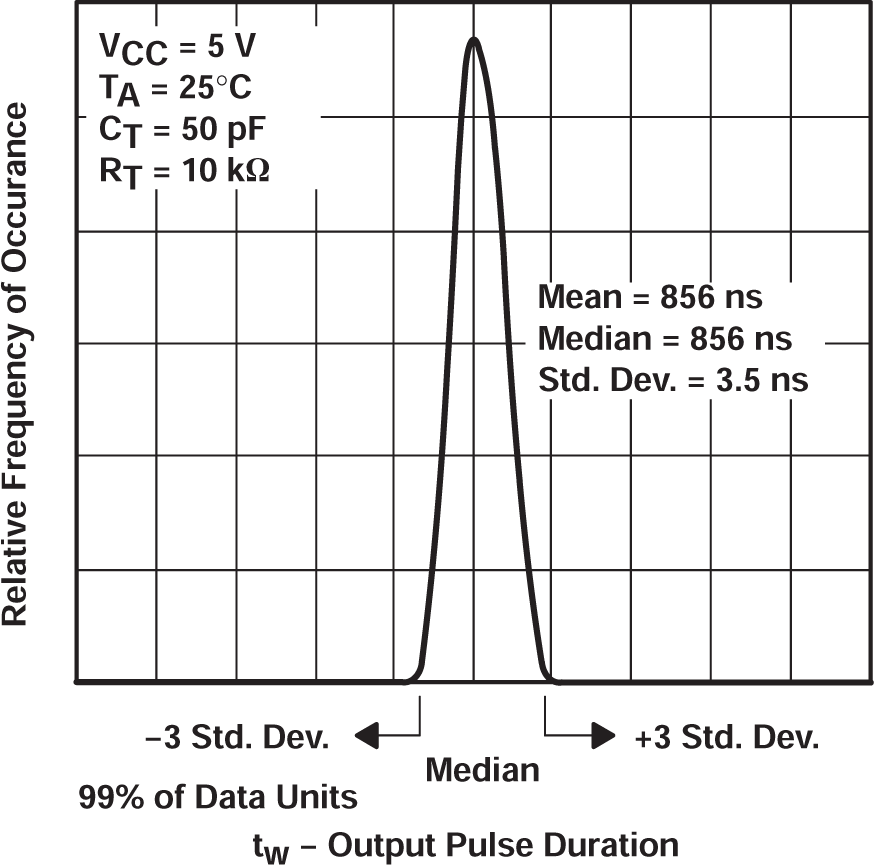

圖 7-9 單位分布與輸出脈沖持續時間之間的關系
