ZHCSX99 November 2024 SN74AC07
PRODUCTION DATA
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- BQA|14
訂購信息
6 參數測量信息
對于下表中列出的示例，波形之間的相位關系是任意選擇的。所有輸入脈沖均由具有以下特性的發生器提供：PRR ≤ 1MHz，ZO = 50?，tt < 2.5ns。
輸出單獨測量，每次測量一個輸入轉換。
| 測試 | S1 | RL | CL | ΔV | VCC |
|---|---|---|---|---|---|
| tPLZ、tPZL | 閉合 | 1kΩ | 50pF | 0.15V | ≤ 2.5V |
| tPLZ、tPZL | 閉合 | 500Ω | 50pF | 0.3V | > 2.5V |
(1) CL 包括探頭和測試夾具電容。
圖 6-1 開漏輸出的負載電路
(1) tPLZ 與 tdis 相同。
(2) tPZL 與 ten 相同。

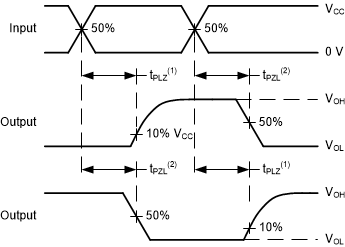

圖 6-2 電壓波形傳播延遲
