3 說明
SN54SC8T244-SEP 是一款具有三態輸出的八通道緩沖器。該器件配置為兩組，每組四個驅動器，每組都通過一個輸出使能引腳進行控制。
該輸入經設計，具有較低閾值電路，支持電源電壓大于輸入電壓時的升壓轉換。此外，當輸入電壓大于電源電壓時，5V 容限輸入引腳可實現降壓轉換。輸出電平始終以電源電壓 (VCC) 為基準，并支持 1.8V、2.5V、3.3V 和 5V CMOS 電平。
(1) 有關更多信息，請參閱數據表末尾的附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）
(3) 本體尺寸（長 × 寬）為標稱值，不包括引腳。

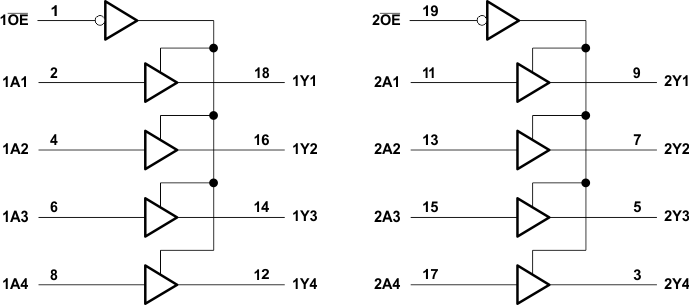

邏輯圖（正邏輯）
